Regulador de voltaje 4 pines

He visto que hay poca informacion de este regulador, ya que no es muy comun, Como funciona exactamente?. El pin4 es llamado pin on/off, Pero como dejar fijo el encendido?, he leido que con una resistencia de 100ohm al pin 2 el regulador trabaja normal. Es decir en estado on. De lo contrario no funciona. No se que opine ustedes?

Última edición:
¿ Y la hoja de datos que dice ?

Sin saber la nomenclatura del regulador va a ser imposible dar mas precisión.
Hablo de los reguladores 78R5, 78R12, etc.
y dice exactamente lo que postie.
Pin1: entrada de voltaje
Pin2: salida de voltaje
Pin3: gnd
Pin4: control / on/off
He visto que lo enciende uniendo el pin 4 con el pin 3 y para apagarlo se hace igual.

Pero tambien lei que para dejar fijo el voltaje se coloca una resistencia de 100ohm del pin 4 al pin 2.

Pero no encuentro mas informacion.

Hola a todos , el pino de habilitación debe quedarse a mas de +2,0 Voltios de la masa o tierra para activar efectivamente la salida del regulador.
Para desabilitar la salida del regulador ese pino debe quedarse a la masa (tierra) o menor que +0,8 Voltios, eso segun la hoja de datos tecnicos.
!Saludos desde Brasil!

A lo que dice Daniel hay que agregar que conectándolo al pin 2 (salida) no debería funcionar. Se conecta a la tensión de entrada (No habiendo problemas con la tensión porque el pin de deshabilitación soporta la misma máxima tensión que el de entrada).

Hola a todos , el pino de habilitación debe quedarse a mas de +2,0 Voltios de la masa o tierra para activar efectivamente la salida del regulador.
Para desabilitar la salida del regulador ese pino debe quedarse a la masa (tierra) o menor que +0,8 Voltios, eso segun la hoja de datos tecnicos.
!Saludos desde Brasil! Muchas gracias. Fijate que le puse una resistencia hacia el pin de salida y ahi anda. Lo dejare prendido.
Por eso mis dudas. Algunos lo usan así. Vamos a ver que pasa saludos

Última edición:
Quizaz realmente si queda dañado , la hoja de datos técnicos es clara : tensión de activación de la salida es de +2,0Voltios minimus , y esa puede llegar hasta +35Voltios maximos ( mismo valor para tensión de entrada) .
Tensión de desactivación de la salida : +0,8Voltios maximos ( menor tensión desactiva la salida).
!Suerte!
"No funciono jjjj al ponerle carga no dio voltaje"
!Cuidado para NO exceder la maxima curriente de salida (1A) , lo regulador es auto protejido contra excesos de consumo !

Quizaz realmente si queda dañado , la hoja de datos técnicos es clara : tensión de activación de la salida es de +2,0Voltios minimus , y esa puede llegar hasta +35Voltios maximos ( mismo valor para tensión de entrada) .
Tensión de desactivación de la salida : +0,8Voltios maximos ( menor tensión desactiva la salida).
!Suerte!

!Cuidado para NO exceder la maxima curriente de salida (1A) , lo regulador es auto protejido contra excesos de consumo !
He confundido una resistencia de 100ohm con una de 10k. Talvez se protegio, es muy listillo este componente. Quitare la resistencia y le pondré otra. El ventilador solo consume 150mA.

He confundido una resistencia de 100ohm con una de 10k. Talvez se protegio, es muy listillo este componente. Quitare la resistencia y le pondré otra. El ventilador solo consume 150mA.

WUANEJO

Es raro que, habiendote registrado en 2011 todavía no sepas como conectar un simple 7805 ó 7812 ó​

leer claramente una resistencia, de última siempre hay que tener un "Tester" que mida resistencias, es lo básico para el ABC

Ademas , los usuarios te responden, pero tu sigues en un monólogo interminable. Creo que así, no va a funcionar este asunto :unsure: ;)
Sería bueno que al menos subas una foto de lo que tienes entre manos. No es complicado hacer andar eso, lo mas probable que estes en un error.
Mirando de frente el regulador las patas se cuentan de izquierda a derecha-



Última edición:
He confundido una resistencia de 100ohm con una de 10k.

Aún con 10K, la corriente que toma el pin de habilitación es de 20uA máximo lo que provocaría una caída en la resistencia de 10k de tan solo 0.2V por lo que, aun con una entrada de 5.7V (mínimo que acepta el 78R05) queda de sobra para activarlo. Ahí no radica tu problema, busca en otro lado. (No creo que uses la versión de 1.5V o 1.8V. Incluso con 3.3V, 10K debería servir).

Igual vuelvo a repetir, el pin de activación se conecta con el de entrada no con el de salida.


WUANEJO

Es raro que, habiendote registrado en 2011 todavía no sepas como conectar un simple 7805 ó 7812 ó​

leer claramente una resistencia, de última siempre hay que tener un "Tester" que mida resistencias, es lo básico para el ABC

Ademas , los usuarios te responden, pero tu sigues en un monólogo interminable. Creo que así, no va a funcionar este asunto :unsure: ;)
Sería bueno que al menos subas una foto de lo que tienes entre manos. No es complicado hacer andar eso, lo mas probable que estes en un error.
Mirando de frente el regulador las patas se cuentan de izquierda a derecha-

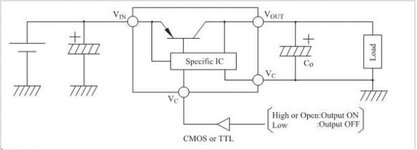

Ver el archivo adjunto 290571
Iniciaba electronica digital

WUANEJO

Es raro que, habiendote registrado en 2011 todavía no sepas como conectar un simple 7805 ó 7812 ó​

leer claramente una resistencia, de última siempre hay que tener un "Tester" que mida resistencias, es lo básico para el ABC

Ademas , los usuarios te responden, pero tu sigues en un monólogo interminable. Creo que así, no va a funcionar este asunto :unsure: ;)
Sería bueno que al menos subas una foto de lo que tienes entre manos. No es complicado hacer andar eso, lo mas probable que estes en un error.
Mirando de frente el regulador las patas se cuentan de izquierda a derecha-


Ver el archivo adjunto 290571
Si estaba inciando con electronica digital, incluso aprendi sobre microprocesadores. Despues me dedique a otra cosa. Paso muchisimo tiempo, y ahora simplemente me estoy complicando la vida, resulta que se averio el equipo de sonido de mi padre y le monte un amplificador casero, pero se calienta un poco entonces le.pondre un ventilador de 12v a 150mA, la fuente del amplificador entrega 21 voltios ren una de sus terminales y resulta que no tengo un 7812 para montarlo, pero tengo varios 78R12 y el bicho esta agresivo. Voy a leer por tercera vez el datasheet, ya que me dicen una cosa, veo un video y otra cosa. He estado probando en un protoboard y funciona bien. Pero con 12v de entrada y pues sale 12v. ¡¡¡Solo.para probar!!!!. Pero acabo de darme cuenta que al meterle 21 voltios no funciona. Si le meto 12v si funciona. Tiene una resistencia de 10k pin 4 a pin 2. Probare otra vez. Aah leere el datasheet otra vez.
Aún con 10K, la corriente que toma el pin de habilitación es de 20uA máximo lo que provocaría una caída en la resistencia de 10k de tan solo 0.2V por lo que, aun con una entrada de 5.7V (mínimo que acepta el 78R05) queda de sobra para activarlo. Ahí no radica tu problema, busca en otro lado. (No creo que uses la versión de 1.5V o 1.8V. Incluso con 3.3V, 10K debería servir).

Igual vuelvo a repetir, el pin de activación se conecta con el de entrada no con el de salida.
Este señor esta equivocado? El Dice va a la salida.

Última edición:
Iniciaba electronica digital

Si estaba inciando con electronica digital, incluso aprendi sobre microprocesadores. Despues me dedique a otra cosa. Paso muchisimo tiempo, y ahora simplemente me estoy complicando la vida, resulta que se averio el equipo de sonido de mi padre y le monte un amplificador casero, pero se calienta un poco entonces le.pondre un ventilador de 12v a 150mA, la fuente del amplificador entrega 21 voltios ren una de sus terminales y resulta que no tengo un 7812 para montarlo, pero tengo varios 78R12 y el bicho esta agresivo. Voy a leer por tercera vez el datasheet, ya que me dicen una cosa, veo un video y otra cosa. He estado probando en un protoboard y funciona bien. Pero con 12v de entrada y pues sale 12v. ¡¡¡Solo.para probar!!!!. Pero acabo de darme cuenta que al meterle 21 voltios no funciona. Si le meto 12v si funciona. Tiene una resistencia de 10k pin 4 a pin 2. Probare otra vez. Aah leere el datasheet otra vez.

Este señor esta equivocado? El Dice va a la salida.

:tu: :tu: :tu: ver esto y no hace falta hablar mas.

veo un video y otra cosa
Ese es el error mas grave que tiene la mayoría de gente que ingresa al foro y no tienen experiencia o noción de electrónica.

Lo mejor es leer el datasheet, leer el foro y/o algún libro, experimentar si es posible, y recien ahí cuando ya no tengas mas para hacer, consultar al foro.

Yo estuve mas de 1 semana para entender un integrado PLL, que al final tuve que recurrir a quién ya experimentó porque la poca información que había, eran ya archivos .hex compilados, imposible de modificar, y el datasheet no era para nada claro (mira que hice una librería para controlar un LC75341, hace poco terminé una para un MB1504), o sea que experiencia tengo, pero primero hago lo que dije anteriormente...
