Salida altavoz y entrada de audio

[Dr. Zoidberg]

mira la imagen Dr.Zoidberg del chip

Si...y que pasa?? El chip "parece" OK



[josee]

Parece que he echo buena compra jeje.



[josee]

Después de un mes en la entrega de este protector de altavoces, tengo un problema con uno de los 2 amplificadores al conectarle el protector. Uno de los amplificadores en 2 segundos se calientan los transistores de potencia hasta quemar al tacto el disipador. Sabéis algo de esto? Porque pasa esto? Gracias amigos.



[unmonje]

Parece que he echo buena compra jeje.

------------------------------------------------------------------------
ECHO leña al fuego.

--> pero está bien HECHO hacerlo, para cocinar los alimentos.

Son 2 verbos distintos HACER y ECHAR .
-------------------------------------------------------------------------

Los transistores de salida calientan cuando se les agrega carga eléctrica.
Si el consumo de corriente es demasiado , pueden calentar mucho e incluso llegar hasta la destruccción.

Si se le quita el protector y todo vuelve a la normalidad es posible que ALGO del protector se haya roto o tu hayas conectado algo MAL
Tu estas ahi junto al equipo, eres tu quien debe hacer las pruebas y decirnos.

Por ejemplo : Si el equipo es muy potente y maneja tensiones muy altas, es posible que los integrados que usa la placa protectora, no resistan esos voltajes y se haya roto alguno.

NO ES BUENA PRACTICA usar los equipos a mas de 70% de sus posibilidades , porque suelen distorsionar mucho y/ó romperse pronto.

Ademas puede pasar que las bocinas no resistan el maltrato, se deterioren calienten y se rompas o que a su vez rompan el amplificador tambien.



[josee]

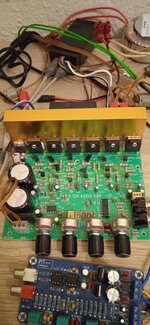

Conectar ese protector es cosa de niños, alimentado con 12v y un máximo de 18v según recomendación. Y entradas y salidas, no tiene pérdida. En un amplificador con ic funciona bien, pero en este no. El amplificador es el que pongo en la imagen, está alimentado con un toroidal de 18 0 18v, y lleva transistores c4467 y A1694. No entiendo nada.



[DJ T3]

Sin amplificador, mide entrada del protector y gnd de ambos canales, e incluso entre entradas.
Si hay un corto, puede que sea por ese lado.

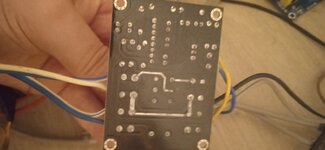

Sube fotos de ambos lados del PCB del protector.

Confecciona un diagrama de conexiones



[direccionyproyectos]

Si el amplificador está en modo bridge, el protector no te sirve a menos que lo alimentes con una fuente independiente y no unas masas de fuente de protector con masa de amplificador, ya que en estos protectores se une la masa del protector con el negativo del altavoz del amplificador, que en caso de estar en bridge, el negativo del altavoz NO es masa.
Y le estas haciendo un cortocircuito.
Saludos



[DJ T3]

A eso , sumo que NO se puede usar un protector estéreo en caso de ser bridge (en puente), ya como bien dice @direccionyproyectos el parlante NO tiene masa o GND...
Si o si un protector por cada salida en puente y una fuente de alimentación INDEPENDIENTE por cada protector....

Sino, se podría solo medir UN solo canal del puente, aunque si se pone en corto el otro canal, fuiste....



[josee]

El amplificador es un 2.1 y lleva dos transistores en puente para un subwoofer. A eso os referís? Estoy alimentando el protector con trafo independiente, ya lo aconseja el manual.



[DJ T3]

dos transistores en puente

Esto no existe, a menos que sea clase A....

Si el amplificador tiene uno o mas transistores para una rama de alimentación y uno o mas para la otra, eso no es en puente, sino el amplificador en sí.

En puente o bridge, son dos amplificadores que podrían funcionar independientemente, pero que están configurados de tal forma que uno amplifica un semiciclo y el otro ese mismo semiciclo pero invertido en polaridad, y el parlante se conecta entre las salidas de esos dos amplificadores.

Si el problema lo tienes en el subwoofer, ya se dijo por qué, sino relee éste post y comentas...

Sin amplificador, mide entrada del protector y gnd de ambos canales, e incluso entre entradas.
Si hay un corto, puede que sea por ese lado.

Sube fotos de ambos lados del PCB del protector.

Confecciona un diagrama de conexiones



[direccionyproyectos]

Yo, comprobaría primeramente que los negativos de los altavoces están TODOS conectados a masa, Gnd.

Parecería que si, puesto que cada par de transistores sería un amplificador. Tienes 6 transistores y 3 amplificadores...

Si es así, igual invertirse la polaridad al conectar la salida de un amplificador al protector, y unió un positivo de amplificador a masa del protector. Si ocurrió eso, el amplificador puede haberse dañado.

La conexión debería ser:

+ de altavoz de amplificador con + de protector
- de altavoz de amplificador con - de protector

Verificar también que los negativos de conexiones de altavoz en el protector tienen continuidad entre ellos. Que seguro que si...

Saludos
Ah! Y no conecte ningún altavoz de momento. Si ha dañado el amplificador, podría quemar el altavoz.
Compruebe si tiene DC en la salida....
Después de eso, podría indicarle un método inofensivo para verificar que el protector funciona correctamente.
Para reparar el amplificador si ha resultado dañado... Mejor que le ayuden otros miembros. Soy sólo un aficionado...



[josee]

He comprobado los gnd del protector y están todos unidos. También comprobé canal izquierdo y derecho y no veo que estén en corto, estoy alimentando el protector con un trafo aparte (independiente al de el amplificador) Y el amplificador está en buen estado, no saca DC por las salidas y se escucha bien. Gracias a todos amigos.



[direccionyproyectos]

Estupendo.
Están también Unidos internamente los negativos de los 3 amplificadores?
Si es así, lo más seguro es que invertirse la polaridad de uno de los amplificadores al conectarlo al protector poniéndolo en corto.



[DJ T3]

Sube fotos de ambos lados del PCB del protector.

Confecciona un diagrama de conexiones

Faltó esto..


O puede que estes conectando algo mal, o puede que el protector tenga indicaciones erróneas



[josee]

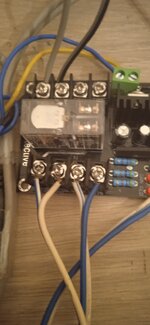

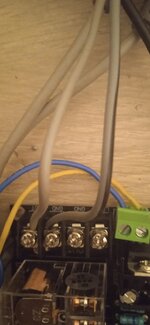

Los negativos de las salidas de altavoz del amplificador no se comunican.



[DJ T3]

Los negativos de las salidas de altavoz del amplificador no se comunican.

O hay algo mal, o estan en puente.

Por las fotos no se aprecia bien, pero lo que si, los GND van todos unidos, por ende, y segun lo que comentas, estás poniendo en corto a uno de los dos amplificadores del puende.

Mejor usa otro sistemas o uno independiente del resto, incluyendo su fuente



[josee]

Vale gracias DJ T3, lo usaré en otro ampli. Estoy usando otra fuente para el protector. Un saludo



[DJ T3]

Me referia a que el que tienes problemas debes usar tambien otra fuente.
O sea te queda;
- Fuente de los amplificadores.
- Fuente del protector estéreo.
- Fuente del protector del subwoofer.

Así no compartes GND del protector del subwoofer con nada.



[josee]

Creo que entendí bien? El subwoofer no pasa por el protector. Lo conecto directamente a la salida del amplificador, tanto el amplificador como el protector no comparten transformador. A eso te refieres? Gracias DJ.



[direccionyproyectos]

Como le indicaron anteriormente, dibuje un esquema de cómo lo ha conectado.
Y, veo raro que ninguno de los 3 amplificadores tengan un polo común en sus salidas, viendo la foto, cada uno tiene sólo 2 transistores y no podrían ser BTL ninguno de ellos... A mi humilde entender...
Tiene un sólo protector de 2 canales y un amplificador de 3 canales?
Insisto, dibuje el diagrama de conexión.
