Remueve el fusible que se quema, mide entre GND y los terminales, si hay un corto a buscarlo.... Sigue las pistas para ver que alimenta ese fusible, si no hay cortocircuito, puede que el mismo este fuera de la placa (Alguna placa que se alimente de ahí, por ejemplo).

Perdona, pero a qué terminales te refieres? El fusible sale desde GND.

Hola compañeros buenas tardes, compañero, en tus fotos se ven dos reguladores que están recalentados, resolda o remplaza, pregunta esos 24 V que alimenta ?

Eso que parece recalentado engaña porque tiene como una resina que hay que levantar para poder soldar. Tengo que limpiarlo bien para volver a soldarlos



[Gudino Roberto duberlin]

Hola, coloca una lámpara de filamento, en serie con la entrada de alimentación.
Te ayudará a encontrar el problema, al ir desvinculando etapas del circuito.
Como detalle, hay dos maneras en la que se daña un fusible.
Si existe un cortocircuito NETO, el filamento fusible prácticamente estalla, dejando una mancha oscura impregnada en el.tubo de vidrio.
Ahora sí hay sobre consumo, el filamento se abre, dejando material fundido en forma de bolitas, en ambas puntas en dónde se seccionó. Pero el tubo de vidrio queda limpio.



[Rorschach]

Te han preguntado : ¿ Esos 24 V, que alimenta ?, y no lo has respondido.
Por otro lado, comentas al principio del post, que la placa es de una máquina de soldar, sin decir más nada.
¿ Que tipo de máquina de soldar es ?, ¿ y a que parte de dicha máquina pertenece la placa ?.
Puedo equivocarme, creo que esa placa es de una soldadora por arco del tipo Mag - Mig, y que es una placa de control que pertenece a la sección del moto-devanador, la cual controla la velocidad del motor, el arranque desde el switch ubicado en el mango de la torcha, activa/ desactiva la electroválvula del gas protector, activa/desactiva el contactor que conecta el primario del transformador de la soldadora a la linea, funciones 2T/4T, Burn Back, etc., etc.
Debes también fijarte el estado del motor del devanador de alambre, que esa placa alimenta.
Son muchas cosas para ver, paciencia.



[Pinchavalvulas]

El fusible sale desde GND.

Habiendo regulación positiva y negativa (7912) imagino que el fusible alimentará esta última rama. Es muy raro que el fusible "salga" de la tierra.

Por otro lado, le vendría bien un repaso a las patillas del 7912, las imágenes dan apariencia de corto a la altura del cuerpo del componente.



[smg00015]

Hola, coloca una lámpara de filamento, en serie con la entrada de alimentación.
Te ayudará a encontrar el problema, al ir desvinculando etapas del circuito.
Como detalle, hay dos maneras en la que se daña un fusible.
Si existe un cortocircuito NETO, el filamento fusible prácticamente estalla, dejando una mancha oscura impregnada en el.tubo de vidrio.
Ahora sí hay sobre consumo, el filamento se abre, dejando material fundido en forma de bolitas, en ambas puntas en dónde se seccionó. Pero el tubo de vidrio queda limpio.

Hola, no te entiendo muy bien dónde me dices colocar la lámpara y que veo con eso. Gracias!

Te han preguntado : ¿ Esos 24 V, que alimenta ?, y no lo has respondido.
Por otro lado, comentas al principio del post, que la placa es de una máquina de soldar, sin decir más nada.
¿ Que tipo de máquina de soldar es ?, ¿ y a que parte de dicha máquina pertenece la placa ?.
Puedo equivocarme, creo que esa placa es de una soldadora por arco del tipo Mag - Mig, y que es una placa de control que pertenece a la sección del moto-devanador, la cual controla la velocidad del motor, el arranque desde el switch ubicado en el mango de la torcha, activa/ desactiva la electroválvula del gas protector, activa/desactiva el contactor que conecta el primario del transformador de la soldadora a la linea, funciones 2T/4T, Burn Back, etc., etc.
Debes también fijarte el estado del motor del devanador de alambre, que esa placa alimenta.
Son muchas cosas para ver, paciencia.

Hola, perdona que se me ha colado la pregunta. Los 24 son para el motor del rollo de alambre. Efectivamente es una mag-mig y la placa es de la zona que me dices.

Habiendo regulación positiva y negativa (7912) imagino que el fusible alimentará esta última rama. Es muy raro que el fusible "salga" de la tierra.

Por otro lado, le vendría bien un repaso a las patillas del 7912, las imágenes dan apariencia de corto a la altura del cuerpo del componente.

Reviso el posible corto del 7912.
En que parte podría conectar una fuente de laboratorio para ir aislando zonas?



[switchxxi]

Reviso el posible corto del 7912.
En que parte podría conectar una fuente de laboratorio para ir aislando zonas?

Si sabes que de ese fusible "sale" para el motor, desconecta el motor y revisa si el corto persiste. Si desaparece entonces motor con problemas.



[smg00015]

Si sabes que de ese fusible "sale" para el motor, desconecta el motor y revisa si el corto persiste. Si desaparece entonces motor con problemas.

Ese fusible no sale para el motor, de todas formas la corriente de 24v va a más sitios donde luego se reduce. He probado desconectando el motor y se funde igual pero no se funde inminente se generan bolas dentro del fusible como ha dicho el compañero.



[lomadelalata]

Hola,

Tengo una fuente de alimentación de una máquina de soldar y me funde un fusible en cuanto conecto la alimentación de 24Vac. No hay ningún corto circuito. Alguien tiene idea de lo que puede pasar?

El fusible que funde es del los dos que están juntos el de la derecha.

Antes de nada, muchas gracias.
Un saludo.Ver el archivo adjunto 282469Ver el archivo adjunto 282470Ver el archivo adjunto 282471

Buenas noches. Para que podamos ayudarte, además de la foto de la placa tenes que adjuntar fotos e info del equipo. Así es más sencillo poder linear algún tipo de guía de comprobación. Saludos

Hola amigos, conseguí una máquina de soldar por muy bajo precio, con la condición que no funcionaba bien claro, la primera cosa es que pulso el botón para que salga hilo y no sale, así que intenté poner un alimentador 12 Volts para que rodara el motor del hilo pero claro falta la masa para que suelde y después me di cuenta que ya había sido modificada, me podríais ayudar por favor , gracias de antelación a todas las respuestas.

Agradezco los consejos que me podáis dar, fotografía trasera de la placa veo que hay como modificaciones, no sé , si me podes ayudar lo agradezco.

Que código tiene impreso la placa en la esquina? En el cobre. Parece una máquina frimar o clon



[smg00015]

Buenas noches. Para que podamos ayudarte, además de la foto de la placa tenes que adjuntar fotos e info del equipo. Así es más sencillo poder linear algún tipo de guía de comprobación. Saludos

Que código tiene impreso la placa en la esquina? En el cobre. Parece una máquina frimar o clon

El código es 8814 0250 E, no es la marca que dices pero no la recuerdo. Mañana la puedo mirar y lo pongo por si sirve de algo. Gracias!

Con el código de la placa, ¿es posible encontrar el manual del circuito?



[lomadelalata]

Con el código de la placa, ¿es posible encontrar el manual del circuito?

Para mí es una placa de un control de velocidad Mig, SAF o Gys

Hola amigos, conseguí una máquina de soldar por muy bajo precio, con la condición que no funcionaba bien claro, la primera cosa es que pulso el botón para que salga hilo y no sale, así que intenté poner un alimentador 12 Volts para que rodara el motor del hilo pero claro falta la masa para que suelde y después me di cuenta que ya había sido modificada, me podríais ayudar por favor , gracias de antelación a todas las respuestas.

Agradezco los consejos que me podáis dar, fotografía trasera de la placa veo que hay como modificaciones, no sé , si me podes ayudar lo agradezco.

Tu equipo es marca Cebora modelo Bravo combi. Búscalo en la página de fabricante



[smg00015]

Adjunto las fotos de la máquina.



[Rorschach]

En el mensaje # 1555 dije que era una placa de control de una máquina Mag-Mig:Todo sobre Maquinas de soldar

Es marca SAF, francesa, fabricada por el grupo Air liquide.-



[smg00015]

En el mensaje # 1555 dije que era una placa de control de una máquina Mag-Mig:Todo sobre Maquinas de soldar

Es marca SAF, francesa, fabricada por el grupo Air liquide.-

Disculpa, pero no entiendo que me quieres decir con ésto.



[Rorschach]

Nada, solo que cuando estaba publicando el mensaje, justo publicaste vos, el mensaje era para el colega que dijo que la máquina era marca Cebora.



[lomadelalata]

Adjunto las fotos de la máquina.Ver el archivo adjunto 282704Ver el archivo adjunto 282705Ver el archivo adjunto 282706



[Andion]

Hola pelicar
Tengo el manual de servicio de la v155s
Que es casi la misma de echo los esquemas del manual pone de la v145-s v2
Cuando llege a casa te los adjunto o te los envio al correo

Hola. Tengo un problema con una lincoln v145.
Necesitaría la referencia de los diodos d-15 , d-16 y d-17



[ipconfig]

Buenas a Todos, después de mucho tiempo retomo el tema reparaciones, y tengo un problema con una Placa Optimag 400 de una soldadora. la cuestión es que esa maquina pasó por varias manos y necesito conseguir un circuito, un esquema de la Placa para poder repararla y corroborar las conexiones. desde ya muchas gracias.



[vasco140788]

Hola , buenos días, el código de la placa en la esquina es 3210247 LC

Buenas noches. Para que podamos ayudarte, además de la foto de la placa tenes que adjuntar fotos e info del equipo. Así es más sencillo poder linear algún tipo de guía de comprobación. Saludos

Que código tiene impreso la placa en la esquina? En el cobre. Parece una máquina frimar o clon

Hola, el código es 3210247 LC



[Telemacoc80]

No se como se utiliza esto pero me gustaría contactarme con lomadelalata mi mail es

¡ Como NO respeto las normas del Foro me editaron el mensaje !​

amigo te adjunto los esquemas y la guia para la parte de regulacion



[Mavaca970]

Buenas tardes a todos.
Soy nuevo en este foro y ante todo agradecer la ayuda en la búsqueda de una solución/orientación a mi duda.

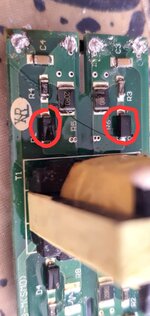

La cuestión es que me ha dejado de funcionar un soldador inverter y al examinarlo he detectado el problema. Parece ser que el circuito previo a unos transistores IGBT de alta potencia se han quemado, concretamente unas resistencias SMD de 20 y 5,10 Ohms y en particular un diodo que no aparece ningún código para su sustitución. De los cuatro que hay en la placa solo hay uno que está en corto. Analizando uno bueno con en tester el voltaje es de 0,204V con el diodo polarizado. La pregunta es: ¿Cómo puedo conseguir un diodo equivalente para su sustitución?
Adjunto foto por si sirve de ayuda.
