¿Tester - Multímetro averiado, roto, descompuesto?

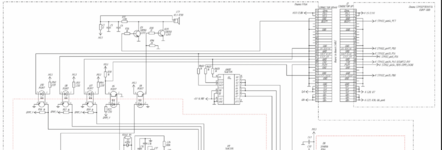

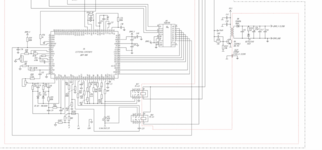

He encontrado un esquema en internet. Pone que es del 2D42. Podemos revisarlo a ver si nos sirve y es igual que el del 2c42


Adjuntos

  • Captura de pantalla 2021-10-16 a las 22.45.49.png
    Captura de pantalla 2021-10-16 a las 22.45.49.png
    413.2 KB · Visitas: 23
  • Captura de pantalla 2021-10-16 a las 22.45.40.png
    Captura de pantalla 2021-10-16 a las 22.45.40.png
    547.3 KB · Visitas: 27
Si tampoco funcionaba en ohmios y he cambiado un par de resistencias y los optoacopladores que detallo en la foto y ya funciona pero no me da exacta la medida. Mido una resistencia de 10k y me da 13k.
Tienen que ser resistencias de película metálica, de 0,1% de error, para instrumentación. (difícil de conseguir)

Me dices que la medida la tengo que hacer con esas resistencias ?
No, lo que digo es : Los fabricantes de instrumentos de todo el mundo, usan esas resistencias hace bastantes años, para hacer sus propios instrumentos. Son difíciles de conseguir.
Además, si quiere aparear u homologar un instrumento, tendrá que usar de esas para asegurar que ya está calibrado el instrumento.
Hice instrumentación muchos años de mi vida, por eso se lo digo.
Seguramente usted reemplazo las rotas por las que tenia a mano al (5%) Eso ni arrima para una solución.
El chiste o negocio de fabricar instrumentos de medición, es que, la gran mayoría de la humanidad, no lo pueda copiar o reparar, sin sudar mucho.

:unsure: :rolleyes: :tu:--> ejemplo

Última edición:

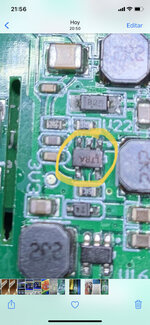

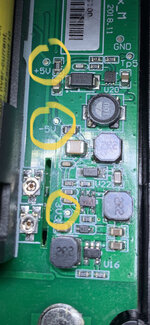

He medido tensiones en la zona que indico en la foto y donde debería de haber 5 voltios hay 4,94 votios que parece estar bien pero donde hay -5 voltios he medido -3,4 voltios. Y la tercera medida es de 3,3 voltios y la medida que daba es de 2,9 voltios. También me he dado cuenta que hay un integrado LTRA que se calienta mas de lo normal al lado de estas medidas pero no encuentro datasheet.
Pongo fotos


Adjuntos

  • 72283713-EB2E-4503-B99F-86E45028C5B6.jpeg
    301 KB · Visitas: 13
  • B02D681F-5E8F-4A58-92EF-AD16D176E5FE.jpeg
    235.8 KB · Visitas: 12
He medido tensiones en la zona que indico en la foto y donde debería de haber 5 voltios hay 4,94 votios que parece estar bien pero donde hay -5 voltios he medido -3,4 voltios. Y la tercera medida es de 3,3 voltios y la medida que daba es de 2,9 voltios. También me he dado cuenta que hay un integrado LTRA que se calienta mas de lo normal al lado de estas medidas pero no encuentro datasheet.
Pongo fotos
Quizaz lo problema NO reside en lo regulador propriamente dicho y si en lo circuito que ese regulador alimenta.
Te recomendo altamente que revise los capacitores de desacople desa alimentación principalmente los de tantalium
!Suerte!

He he encontrado el datasheet del integrado regulador LTRA U22 (LP2980) pero hay varios voltajes. Cúal tendria que poner ?


Adjuntos

  • B02D681F-5E8F-4A58-92EF-AD16D176E5FE.jpeg
    235.8 KB · Visitas: 5
Hola a todos, discúlpenme, soy nuevo en los foro y no se bien como funciona esto, tampoco se si este sea el lugar correcto, pero necesito reparar dos multimetros : un multimetro digital mod.60.131, y otro cen-tech mod. 61593. por favor si alguien pudiera ayudarme a conseguir los planos de los circuitos, se lo agradecería. Muchas gracias de antemano a todos!

Estos dos multímetro que citas son un poco "raros" y será casi imposible (creo) encontrar los diagramas.

No obstante, si están vivos (= quedan a cero y marcan bien en alguna medida) sería posible repararlos. Si la lectura oscila o deriva o marcan sobrerrango (!___ = solo un 1) será casi imposible repararlos.

Un consumo elevado del multímetro también indicaría una avería grave. Han de consumir unos 2-3 mA más o menos.

Hola amigos del foro.
Recurro a ustedes, a ver si podemos volver a la vida el multímetro PD-695 de Promax.
Se averió, intentando medir el voltage de salida de un "pastor electrico", aquí los llamamos así a los cercados que cuidan el ganado como ovejas, vacas etc...
En una primera reparación le cambié las resistencias (R29 y R30), que están a la entrada de los bornes de medición, la R30 que era de 47 Ohm, estaba agrietada y la R29 de 100 Ohm, no daba medición, por lo que al sustituirlas el multímetro ya mide tensión DC, pero sin embargo la falla persiste en la medición de tensión AC.
A la entrada tiene un capacimetro Spark Gaps (AG20 TAIYO), y tengo el presentimiento que este elemento se haya roto y esté cortando la medición en tensión AC.
He mirado donde poder conseguirlo, pero en la mayoría de web ya sale como componente obsoleto, así, que espero vuestros consejos.
Primero para intentar descubir donde puede estar la falla, si no es el capacímetro Spark Gaps.
Segundo que alternativa tengo, sin ese componente o en su defecto otro alternativo.
Y tercero y es el Spar Gaps, donde podría conseguirlo.
GRACIAS.
Pdta: Aquí les dejo unas imágenes del multímetro.







Adjuntos

  • IMG_20211124_205121.jpg
    508.7 KB · Visitas: 4
Un spark-gap es un descargador gaseoso, muy conocido y usado en la protección de centrales telefónicas. Ahora no sé si ese que es SMD se conseguirá o nó, pero antes yo lo mediría. La unica forma de falla que supongo es que se pongan en cortocircuito, aunque nunca he visto uno fallado...
