No encuentro en el plano de la easy cooker la resistencia r14. Podrías mandar una foto con la posición de la resistencia?Gracias en mi caso era la resistencia R14 de 1kΩ, (es SMD).
Le comento y agradecerle por responder, mis disculpa por no haber estado al tanto del tema, ya di con la solución pues parece ser que suele ser un defecto muy común en estos modelos. La falla lo daba el Driver TLP350.Revisa si los 3.3 V le están regulando, que eso también dan problemas......
Hay una manera muy facil de comprobar esos opto - acopladores. Yo hasta diseñe un circuito para probarlos fuera de la placa. Siempre me ha llamado la atención el hecho de los 18 V referidos a la mitad del puente de potencia de igbt. Con la hornilla de inducción apagada no se mide 18V ahí en Vcc. Esa parte de las cocinas de inducción me confunde.Le comento y agradecerle por responder, mis disculpa por no haber estado al tanto del tema, ya di con la solución pues parece ser que suele ser un defecto muy común en estos modelos. La falla lo daba el Driver TLP350.
Ese modelo es gelect. Cambia el display de la cocina de inducción para descartar problemas en el driver de los 7 segmentos. Si persiste el problema me parece un problema del microcontrolador. Saludos. Espero resuelvasHola. Tengo un problema con mi fogón de inducción. En el display muestra el código 6666 y todos los LED errores encendidos. Qué podría ser?
Y el fan siempre está encendido.
.........
....... Lo que no entiendo es como el igbt conmuta si esos 18 V están referidos a tierra y no hay un devanado auxiliar en la fuente para esto. Si alguien pudiera aclararme está duda lo agradecería. Saludos
....
Voy a revisar la información que nos estás facilitando para estudiarla hasta ahora no había tenido ni media parte de un plano de estos equipos. GraciasHay una manera muy facil de comprobar esos opto - acopladores. Yo hasta diseñe un circuito para probarlos fuera de la placa. Siempre me ha llamado la atención el hecho de los 18 V referidos a la mitad del puente de potencia de igbt. Con la hornilla de inducción apagada no se mide 18V ahí en Vcc. Esa parte de las cocinas de inducción me confunde.

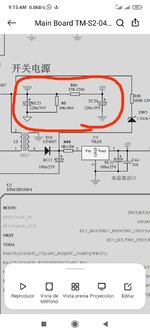

Aquí se generan los 18 V referidos a una tierra. La señalización de ambas tierras en el circuito es meramente normativo. Porque en otra parte del plano las cortocircuitan

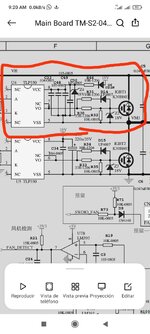

En esta sección del circuito ambos igbt se disparan por los mismos 18 V pero en el caso del brazo superior los 18 V deben estar referidos a la mitad de la tensión del puente de potencia. Con la hornilla sin funcionar pero conectada a la red. Ahí no hay 18 V. Lo que no entiendo es como el igbt conmuta si esos 18 V están referidos a tierra y no hay un devanado auxiliar en la fuente para esto. Si alguien pudiera aclararme está duda lo agradecería. Saludos
El plano mostrado se refiere a la cocina de inducción easy cooker. Comercializadas en Cuba
Chequea los condensadores de 5mf y de 2mf, si estás seguro de que los IGBT estén bien sin fugas revisa las protecciones NTC uno está pegado a unos de los IGBT de potencia y el otro el que está en la bobina. Comenta si revisas.Buenos días , tengo un fogón Easy Cooler_con este problema y no doy con lo que es,_trabaja bien sin problema y a los dos minutos de estar trabajando,_cae en E4,_el sensor del IGBT están en parámetros ,si alguien de nuestos técnicos ha tenido este problema,_y me pudiera ayudar a solucionarlo sería de mucho agrado,_saludos.
Tiene lógica. Ciertamente no había pensado en eso. Esto obligaría a empezar siempre el ciclo de calentamiento encendiendo el igbt 2 primero. Luego el 1. También explica el porque tantos capacitores en el circuito de arriba y mucho menos en el de abajo. Gracias por la aclaraciónEl sistema que se basa en la carga de los condensadores C33, C48, C49 y C50 mientras el IGBT2 está saturado y por lo tanto ambas "masas" son iguales.
Al pasar al estado de corte el IGBT2 dichas masas se separan pero los capacitores han quedado cargados con los 18V los cuales son suficientes para saturar el IGBT1.
Salu2.-
Hermano ,todo bien los IGBT,los condensadores ,el ntc en valores,el tema es que funciona bien sin ningún problema,pero solo dos minutos exactos siempre 2 minutos , y cae en E4 ,revise todos los voltajes y estan bien ,en todas las pruebas,2 minutos,como si estubiera programadoVoy a revisar la información que nos estás facilitando para estudiarla hasta ahora no había tenido ni media parte de un plano de estos equipos. Gracias
Chequea los condensadores de 5mf y de 2mf, si estás seguro de que los IGBT estén bien sin fugas revisa las protecciones NTC uno está pegado a unos de los IGBT de potencia y el otro el que está en la bobina. Comenta si revisas.

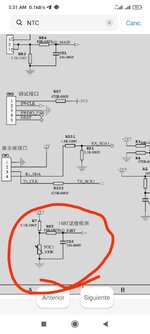

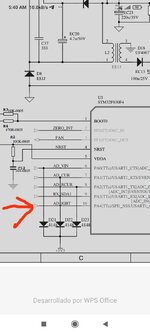

Según la literatura ese error ocurre en ese modelo cuando el NTC del igbt se bare por cualquier motivo. Te adjunto fotos del plano donde señalo lo que debes de chequear. Mencionas que el NTC mide bien. Debes medir en el pin 10 del micro que es adónde llega esa tensión analógica. Puedes hacer lo siguiente conecta la placa a la tensión normalmente y mide la tensión en el pin 10. Debe mantenerse en un valor menor a 3.3 V porque el circuito acondicionador de señal es un simple divisor resistivo seguido por un filtro pasivo pas bajo. El valor a temperatura ambiente puede variar lo que sí debe pasar es que al incrementar la temperatura la tension debe disminuir.Buenos días , tengo un fogón Easy Cooler_con este problema y no doy con lo que es,_trabaja bien sin problema y a los dos minutos de estar trabajando,_cae en E4,_el sensor del IGBT están en parámetros ,si alguien de nuestos técnicos ha tenido este problema,_y me pudiera ayudar a solucionarlo sería de mucho agrado,_saludos.
La cocina es Gelect, no Easy Cooker, mil disculpas.No encuentro en el plano de la easy cooker la resistencia r14. Podrías mandar una foto con la posición de la resistencia?
Esta falla muchas veces la provoca el FAN en mal estado.Hoa a todos tengo un problema con un Cocina Gelect ih-h213t, que la misma ya le he reparado varias veces pero ahora me esta dando la falla que todos los led del display enpiesan a flachear, y no funcionan los comandos de activacion de la misma , alguien me podria ayudar con esta falla
Saludos, soy nuevo y soy cubano, llevo algún tiempo leyendo tan buen foro pero nunca he . comentado, ahora sobre tales cocinas tengo una hace unos cuatro años y nunca, gracias a Dios, me ha fallado, solo desarmarla para limpiarla, la utilizo en potencia (900 vatios) y ni es baja ni alta, para mí muy recomendada, por otra parte he reparado, con muchísimo éxito, Miles de cocinas de este tipo sin diagrama alguno, ojo que no soy una autoridad en el tema, pero si en algo les puedo ayudar, heme aqui, saludos al foro
Revisa CT1Necesito ayuda con una cocina de inducción Gelect en Cuba. Funciona todo, no hace pitidos, pero no tiene potencia. No calienta el recipiente, solo lo tibia. Supuestamente la placa es nueva
Hola todos ,ese error me lo he encontrado y en algunas ocasiones es un transformador señalado ct2 o en placa una pastilla denominada u2Saludos colega, no tengo quejas del producto para mi lo mejor que se ha producido en Gelect, no todos tienen el mismo cuidado a la hora de utilizar la cocina como tal, pero si es de muy buen rendimiento, las averías están poco documentadas, se debería abordar más del tema, ahora en este momento tengo una dando error E0 y he revisado todo solo me queda por cambiar el micro, a nivel de componente no se han dado los posibles fallos de este modelo
Hola. ¿Resolviste el problema? Ya he chocado con más de una con ese problema y tras medir y comprobar varios componentes que han sido tratados en el fórum sigo sin dar solución, algo se me escapa, cualquier aporte sería estupendo.Tengo una hornilla de inducción marca North strar que enciende y todo bien pero no calienta. ¿Que podrá ser?
