Colección de amplificadores de diseño "Asiático"

[Ingeniatronico]

Unos ejemplos del los 3 manuales de amplificadores y una ñapa para la colección Tailandesa.



[heidyvanesa19]

Wow wow Tremndo aportazo! De los que si valen la pena leerlos...
¿Es Tailandés cierto?
Tengo ciertas dudas ahora que he revisado el primer tomo.... Se parece un poco a la didáctica de Este libro...



[Ingeniatronico]

Wow wow Tremndo aportazo! De los que si valen la pena leerlos...
¿Es Tailandés cierto?
Tengo ciertas dudas ahora que he revisado el primer tomo.... Se parece un poco a la didáctica de Este libro...

Ver el archivo adjunto 308664

Son solo un par de ejemplos de codigo abierto que contienen los 3 Tomos o manuales.

Algunos son conocidos otros no tanto eso si todos han sido comprobados y funcionales.

Si así es idioma Thai...ภาษาไทย

Los manuales de G. Randy Slone son muy buenos.

Los manuales de Tailandia son más prácticos que teóricos, aunque hay unos muy completos, pero esos ya son para personas con más conocimientos y experiencia.

Como realizan constantemente eventos musicales, conciertos y demas, su auge y fuerte es el audio, incluso los colegios o escuelas y las universidades fomentan esa area.

Los mercados electrónicos estan inundados en audio, tienen proyectos desde baja, media y alta gama en audio, junto con suministros, manuales y demas que explican paso a paso tanto la reparación como su construcción.



[Don Plaquetin]

Unos ejemplos del los 3 manuales de amplificadores y una ñapa para la colección Tailandesa.

Ver el archivo adjunto 308473

Ver el archivo adjunto 308474

Ver el archivo adjunto 308475

Te doy 8 puntos porque vienen los parametro de medicion y te resto 4 porque esta en tailandés y no se pu´e picar el PDF

Posdata: XD



[Ingeniatronico]

Te doy 8 puntos porque vienen los parametro de medicion y te resto 4 porque esta en tailandés y no se pu´e picar el PDF

Posdata: XD

En si no es un aporte como tal porque no esta completo Hasta ahora , pero es cierto vienen algunas mediciones.

Todo se puede y mas hoy en día con tanto traductor IA, si hay alguno que se deba profundizar se ira complementando o traduciendo esa es la idea.

Porque esos 3 manuales y muchos mas esos están bien completos pero tienen sus restricciones, y la idea NO es promocionarlos, es mas bien analizarlos, entenderlos, simularlos o tal vez construirlos a ver que tal son.

Por ejemplo:

ไฮเพาเวอร์คลาส H HQX3600 "Clase H de alta potencia HQX3600" y buscando donde ya sabemos se va encontrando la información de este Amplificador.



[snipero]

Amplificador 50 W MOSFET Complementarios

±35Vcc

Ver el archivo adjunto 124180

Ver el archivo adjunto 124181

Ver el archivo adjunto 124182

Ver el archivo adjunto 124183
​

El potenciómetro que se ve colgando por allí NO debe ir, va un preset.
En este caso se colocó solo para ajustar la corriente de reposo momentánemente

En el archivo RAR se encuentra la simulación (Multisim13)

Un-Sound.Com​

Hola señores, hace unos años atrás hice este amplificador y no pude hacerlo funcionar, se quemaban los mosfet, mis conocimientos en electrónica eran muy pobres en ese entonces, decidí intentarlo de nuevo pero está vez dibujé un nuevo pcb con dos canales en la misma placa, primero hice un canal y antes de encenderlo tomé algunos recaudos, el amplificador funciona muy bien y me dejó muy sorprendido debido a su simpleza y su calidad de sonido, suena potente, muchas gracias por compartir el esquema.



[snipero]

Amplificador 50 W MOSFET Complementarios

±35Vcc

Ver el archivo adjunto 124180

Ver el archivo adjunto 124181

Ver el archivo adjunto 124182

Ver el archivo adjunto 124183
​

El potenciómetro que se ve colgando por allí NO debe ir, va un preset.
En este caso se colocó solo para ajustar la corriente de reposo momentánemente

En el archivo RAR se encuentra la simulación (Multisim13)

Un-Sound.Com​

Solo quería agregar que esté amplificador necesita un protector de parlantes porque tarda unos segundos en estabilizarse y arroja dc a la salida, si se enciende con los parlantes conectados se pone en corto, una vez estabilizado funciona sin problema.



[mikee38]

Amplificador "Biema" 250W/8Ω 500W/4Ω

±65Vcc Con protección contra cortocircuitos y
CC sobre el parlante
Con y Sin entrada balanceada



Esquema:

LayOut amplificador solamente:

LayOut amplificador con entrada balanceada y protección de parlantes:

LayOut fuente de alimentación

Un-Sound.Com​

Hola, me parece un exelente proyecto, mi duda son las resistencias de base de los tr finales, ya que en el diagrama esta medio ilegible



[DOSMETROS]

Parece que dice 3R3 1 Watt



[mikee38]

Parece que dice 3R3 1 Watt

si, aparentemente.



[mikee38]

consegui el diagrama biema_bf600, saludos



[Fogonazo]

consegui el diagrama biema_bf600, saludos

Agregué el PDF al tema original para que quede mas completo



[mikee38]

Amplificador "Biema" 250W/8Ω 500W/4Ω

±65Vcc Con protección contra cortocircuitos y
CC sobre el parlante
Con y Sin entrada balanceada



Esquema:

LayOut amplificador solamente:

LayOut amplificador con entrada balanceada y protección de parlantes:

LayOut fuente de alimentación

Un-Sound.Com​

diagrama



[mikee38]

Amplificador "Biema" 250W/8Ω 500W/4Ω

±65Vcc Con protección contra cortocircuitos y
CC sobre el parlante
Con y Sin entrada balanceada



Esquema:

LayOut amplificador solamente:

LayOut amplificador con entrada balanceada y protección de parlantes:

LayOut fuente de alimentación

Un-Sound.Com​

amplificador con entrada balanceada y protección de parlantes
algun error me avisan.. saludos
Los diodos de la parte de proteccion estan como 1n4147 pero son 1n4148



[moonwalker]

Amplificador PRAKIT (MOSFET)

100W ±56V

​

Este mismo amplificador pero con filtro sub-graves lo publiqué por aquí:
Combo: Amplificador + Filtro Pasa-Bajos variable
Ambas opciones son "Altamente recomendables".

Saludos para todos .. Fogo y para los demás colegas de esta hermosa comunidad, respecto a este amplificador, ya que no tenemos resistencias de Source para los Mosfets de salida, el ajuste de la corriente bias se haría intercalando el amperímetro entre una de las ramas de voltaje principal +/-Vcc, supongamos en la tensión positiva y ajustar el trimpot hasta obtener la medida en corriente segura, o ¿ Sería mejor agregar la resistencia para los sources de los transistores?.



[Fogonazo]

Saludos para todos .. Fogo y para los demás colegas de esta hermosa comunidad, respecto a este amplificador, ya que no tenemos resistencias de Source para los Mosfets de salida, el ajuste de la corriente bias se haría intercalando el amperímetro entre una de las ramas de voltaje principal +/-Vcc, supongamos en la tensión positiva y ajustar el trimpot hasta obtener la medida en corriente segura, o ¿ Sería mejor agregar la resistencia para los sources de los transistores?.

Se podría agregar para medición y control, pero no es indispensable. Peeeeero como la calidad de los MOSFET al alcance de un aficionado es bastante dudosa agregar las dichosas resistencias sería "Conveniente"



[moonwalker]

Se podría agregar para medición y control, pero no es indispensable. Peeeeero como la calidad de los MOSFET al alcance de un aficionado es bastante dudosa agregar las dichosas resistencias sería "Conveniente"

Ok perfecto Fogo. Voy a investigar en el centro de la ciudad el precio para los Mosfets, es lo único que me falta para realizar este proyecto. Intentaré hacer algunos pequeños cambios como por ejemplo agregar una fuente de corriente al par diferencial. Adjuntaré fotos por aquí. Muchas gracias.



[Fogonazo]

Ok perfecto Fogo. Voy a investigar en el centro de la ciudad el precio para los Mosfets, es lo único que me falta para realizar este proyecto. Intentaré hacer algunos pequeños cambios como por ejemplo agregar una fuente de corriente al par diferencial. Adjuntaré fotos por aquí. Muchas gracias.

No me parece muy necesario, ya hay una fuente de corriente constante sobre el segundo diferencial que en este caso es mas importante.



[Pablo LB]

Hola al foro!

hola pablo espero no sea tarde, respecto al problema de sobrecalentamiento en Q1, Q3, Q7 y Q8 siendo esta una etapa CFA (Current Feedback Amplifier) corríjanme si me equivoco puede que se este afectado su realimentación de corriente. una pequeña simulación mostrando hasta 1/2W de disipación en dichos transistores (Izquierda) adicionalmente puedes realizar mediciones y comparar voltajes con el esquema que tienes paginas atrás. (pegado abajo)

psd: tengo este proyecto también estancado por diversas circunstancias

Saludos a Todos, que estén Bien!

Ver el archivo adjunto 305250
Ver el archivo adjunto 305251

Buen día a todos, y bueno, casi un año después, pude probar ésto (reemplazar la resistencia de 220 ohm por 470 ohm, ahora los transistores en cuestión apenas entibian, tengo funcionando 2 módulos, alimentados con +/- 55V de fuentes independientes, offset super estable, un modulo en 7mV y el otro en -7mV, BIAS medido en BE de los transistores de salida, 470mV aproximadamente en cada uno, impresión de escucha, excelente, diría que suena mejor que un Behringer EP2000 que tengo por aquí.

Este diseño no hace ruidos raros al encender ni apagar, no tiene presets de ajuste y hasta ahora funciona de maravilla, como mencioné, es muy estable, al parecer muy confiable, armaré un par más con las modificaciones mencionadas hasta ahora y alimentarlas con +/-60V, ya les comentaré como va.

Ahora la preguntonta, las especificaciones iniciales dicen que se debe alimentar hasta +/- 95V, pero aguantará +/-110V?



[luis401]

Buen día a todos, y bueno, casi un año después, pude probar ésto (reemplazar la resistencia de 220 ohm por 470 ohm, ahora los transistores en cuestión apenas entibian, tengo funcionando 2 módulos, alimentados con +/- 55V de fuentes independientes, offset super estable, un modulo en 7mV y el otro en -7mV, BIAS medido en BE de los transistores de salida, 470mV aproximadamente en cada uno, impresión de escucha, excelente, diría que suena mejor que un Behringer EP2000 que tengo por aquí.

Este diseño no hace ruidos raros al encender ni apagar, no tiene presets de ajuste y hasta ahora funciona de maravilla, como mencioné, es muy estable, al parecer muy confiable, armaré un par más con las modificaciones mencionadas hasta ahora y alimentarlas con +/-60V, ya les comentaré como va.

Ahora la preguntonta, las especificaciones iniciales dicen que se debe alimentar hasta +/- 95V, pero aguantará +/-110V?

Misma duda....
Yo pienso Utilizarla en Clase G/H pero me he quedado algo estancado (Me dio dengue y apenas me estoy recuperando)

He pensado Mucho en como seria en la vida real tal cual viene en el Crown XTI4000 ya que es similar al driver de Crown XLS602
Creo Yo que con dichos Ajustes pueda soportar mayor Voltaje....

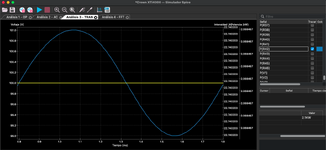

Lo he simulado en Kicad/Spice y se mira Bastante Bien Ya después lo Pasare a Multisim

Saludos
