la PCB esta mal
la PCB esta mal
¿ Es una aseveración o una pregunta ?
Supongo que es una aseveración suponiendo que lo haya comprobado, en mi caso puedo aseverar que la PCB efectivamente tiene un error en la parte donde van los mje340 y mje350 ya que tiene intercambiados 2 pines, cuando hice este amplificador me dio problemas pero encontré el error y lo corregí, actualmente el amplificador ya tiene más de 1 año en funcionamiento y todo bien.
Saludos, te comento que las últimas 2 tarjetas que hice, ces 741 pero con el integrado tl071, me dieron guerra, cuándo les media el voltaje de vías perfecto ( 0.45 y -0.45) no pasaba nada, pero cuando colocaba la punta de mi tester en B+ y B - de dicha tarjeta, se encendía los focos que tenía colocado en serie con la fuente de alimentación, igual pasaba sí media el voltaje en los capacitores de la fuente, primera ves que me sucedía eso lo resolví colocando 2 capacitadores de poliéster 474 100 voltios entre GND y B+ y B - y resuelto el problema, pero después una de las tarjetas me hacía extraños raros cuando estaba a mitad de volumen y también lo solucioné colocando capacitadores cerámicos de 15 PF en los drivers finales y 10 PF en los mje 350 y 340 y solucionado todo, mejoró la estabilidad de las tarjetas , quedé impresionado que hasta el consumo disminuyó cuándo la estaba probando con los focos en serie, sin los capacitadores buscaba encender con poco volumen con los capacitores encendía menos, espero que de algo le puedan servir mis experiencias...
Es lo ultimo en biocircuitos, el paso previo a los ciberorganismos...

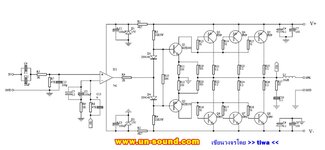

Toma un lapiz y un papel, Y haz el esquema de lo que tienes en la placa. Y puede ser que con eso se pueda aportar algo que necesitas. O puedes comparar con los Amplificadores llamados 741 hay algunos que usan dos diodos en lugar de transistor de Bias. Como este por ejemplo que esta al principio de este post.
Entiendo que esto que usted nos muestra, no es un PLANO ni esquema, sino un circuito ya armado de un amplificador de audio de 15 a 30 Watts.
No hablo de dinero, claro.¡Hola a todos! Sé que este tema lleva mucho tiempo, pero me interesa hacer que el CES741 sea un amplificador y no un controlador. ¿Qué se debe modificar para trabajar con -80+80V?
Muchas gracias fogonazo por haber compartido este esquema, la verdad es que no decepciona en lo más mínimo, decidí hacer un pcb con dos canales en misma placa alimentado con +-35V usando solo un par de finales por canal, para un amplificador estereo he utilizado el LF353 que es la versión doble del LF351. Como no conseguía las resistencias par los zeners me tocó alimentar el IC de forma externa con una fuente regulada que tenía por ahí.
