Fotos de Amplificadores hechos en casa

Aquí el amplificador hecho este verano septentrional. Ahora que lo tengo en este punto, haría algunos cambios constructivos en el mueble.
Me faltan las perillas de los potenciómetros de volumen.


Adjuntos

  • 20250824_200328.jpg
    445.8 KB · Visitas: 28
  • 20250824_200345.jpg
    377.3 KB · Visitas: 29
  • 20250824_200420.jpg
    468.4 KB · Visitas: 27
  • IMG_3069.JPG
    266.6 KB · Visitas: 26
  • IMG_3073.JPG
    204.4 KB · Visitas: 25
  • IMG_3075.JPG
    261.8 KB · Visitas: 22
  • IMG_3076.JPG
    280 KB · Visitas: 27
Al anterior mensaje añado, los circuitos de potencia están tomados del datashhet de los TDA con PCB propio, el filtro es un linkwitz-riley, usé el soft de ESP para calcular los valores. Tomando valores comerciales el filtro queda en 112Hz.
La fuente, para un rizado de 3% me da 6 capacitores por rama para el 50W+50W a 30V+30V y 5 para el 20W+20W a 21V+21V tomando electrolíticos de 4700uF, todo esto usando las fórmulas propuestas por Fogonazo acá: Algunas pautas de diseño de fuentes de alimentación para Audio

Soldé un puñadito de componentes y presenté las placas y trafo en base a un diseño tentativo para el panel trasero. Los disipadores y cooler son de microprocesador. Calculo que a los cooler los alimentaré con un 7812 a uno y un 7912 al otro así cargo parejo al trafo (por más que el consumo sea mínimo) que bien podrían ir montados sobre el disipador mismo de cada conjunto de TDA. El disipador negro pensaba usarlo para los puentes rectificadores.
CONSULTA: ¿Los puentes recitficadores se aislan con lámina de mica y buje plástico?
Tenía pensado hacerle dos o tres entradas distintas, ¿Es adecuado usar llaves rotativas? ¿O hay algo más efectivo?

Más adelante seguramente traiga alguna consultita más.


Adjuntos

  • WhatsApp Image 2025-09-01 at 22.20.48 (1).jpeg
    WhatsApp Image 2025-09-01 at 22.20.48 (1).jpeg
    102.1 KB · Visitas: 12
  • WhatsApp Image 2025-09-01 at 22.20.48.jpeg
    WhatsApp Image 2025-09-01 at 22.20.48.jpeg
    161 KB · Visitas: 12

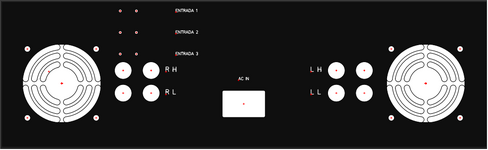

  • Panel trasero.png
    Panel trasero.png
    40.8 KB · Visitas: 12
  • WhatsApp Image 2025-09-01 at 22.25.26.jpeg
    WhatsApp Image 2025-09-01 at 22.25.26.jpeg
    138.6 KB · Visitas: 13
Soldé un puñadito de componentes y presenté las placas y trafo en base a un diseño tentativo para el panel trasero. Los disipadores y cooler son de microprocesador. Calculo que a los cooler los alimentaré con un 7812 a uno y un 7912 al otro así cargo parejo al trafo (por más que el consumo sea mínimo) que bien podrían ir montados sobre el disipador mismo de cada conjunto de TDA. El disipador negro pensaba usarlo para los puentes rectificadores.
CONSULTA: ¿Los puentes recitficadores se aislan con lámina de mica y buje plástico?
Tenía pensado hacerle dos o tres entradas distintas, ¿Es adecuado usar llaves rotativas? ¿O hay algo más efectivo?

Más adelante seguramente traiga alguna consultita más.
Hola,

Por lo que lei, tenes 2 tensiones, y la mas baja es 21vcc? No tenes algun auxiliar mas de 12v para poner los coolers directamente ahi? Te pregunto porque esos 78xx van a calentar un poco....

Otra es usar un trafito chico aparte y con un simple puente de diodos. Tene en cuenta que generalmente los coolers meten ruido en el canal de alimentacion, por eso mejor otra fuente. Y te sumo otra.... yo generalmente los coolers de 12, al ser ruidosos, los bajo con una resistencia o uso un cargador de celular de 5v asi van mas lentos, menos ruido, mas vida util y siempre me sobro ventilacion....

Esos puentes no necesitan nada, no van a calentar. Mandale un tornillo al chasis sin mas, la carcaza no tiene conexion electrica con los diodos internos.

saludos,
Andres.

Hola,

Por lo que lei, tenes 2 tensiones, y la mas baja es 21vcc? No tenes algun auxiliar mas de 12v para poner los coolers directamente ahi? Te pregunto porque esos 78xx van a calentar un poco....

Otra es usar un trafito chico aparte y con un simple puente de diodos. Tene en cuenta que generalmente los coolers meten ruido en el canal de alimentacion, por eso mejor otra fuente. Y te sumo otra.... yo generalmente los coolers de 12, al ser ruidosos, los bajo con una resistencia o uso un cargador de celular de 5v asi van mas lentos, menos ruido, mas vida util y siempre me sobro ventilacion....

Esos puentes no necesitan nada, no van a calentar. Mandale un tornillo al chasis sin mas, la carcaza no tiene conexion electrica con los diodos internos.

saludos,
Andres.
Hola tocayo, gracias por el aporte.

Sí, tengo dos tensiones, la de 21V tiene 15V de transformador, así que no va a servir para los coolers. Tomo tu sugerencia de una fuente aparte, lo veo más práctico que poner un transformador con su rectificador. Además, los coolers como bien decís son un poco ruidosos por lo que bajarles un poco la velocidad de funcionamiento no va a venir nada mal y con el tamaño de los disipadores, no va a representar un problema.
