Fotos de Amplificadores hechos en casa

[Rorschach]

El primero es un amplificador que monta 4 válvulas por canal. El segundo es un amplificador a transistores en el cual todavía no he montado el ventilador en la parte trasera ni los botones de mando de los controles de volumen.Ver el archivo adjunto 299396

Saludos

Hola Ramón, ha quedado muy bien tu amplificador valvular

​

Recordando, y para que otros colegas visiten otro post tuyo, este es el amplificador que habías empezado a realizar en la publicación : Puesta en funcionamiento de etapa valvular.

​

Saludos Cordiales
Rorschach

​



[Futuro]

Saludos muy buenos amplificadores y de todos los estilos. Lo que arme recientemente es un bafle amplificado con material reciclado.

Osea la madera era de otra caja vieja de bajos, el amplificador lo armé hace años es un espectrum de 200 watts y estaba guardado, el medio bajo también es antiguo clon de eminence Kappa.
Pero me toco armarlo ya que ahora no tenía ningún equipo de sonido en casa y extraño el ruido, je, je, je.
.
Bueno lo siguiente que pienso hacer ahora son reformas como cambiar los piezoeléctricos por un buen driver de agudos que cubra el área que no cubren los piezos.

Y por demás detalles estéticos. Pero si puedo notar una pequeña falla. Les explico; saco el sonido de una pe-queña laptop lo cual es estéreo con cable plus y en la otra punta salen 2 RCA los cuales conecto a la entrada de audio del amplificador.
En la entrada de cada RCA va en serie una resistencia de 10 K en los positivos las cuales se unen para convertirse en señal mono.

Hasta aquí vamos bien, pero cuando está sonando un tema musical y me da por desconectar un canal de entrada veo que sube la intensidad sonora o volumen y si la vuelvo a conectar baja nuevamente.

Ojo yo no trabajo la eléctronica actualmente, solo soy aficionado desde mi juventud y he armado muchos proye-ctos como amplificadores, mezcladores, alarmas, intercomunicadores, máquinas árcade ect, ect, ect.

Tengo varias ideas rondando en mi cabeza como por ejemplo usar 2 potenciómetros que tengo de tipo lineal de esos que usan las mezcladoras profesionales para así controlar la ganancia de cada canal que entra y así, si de repente quiero escuchar solo los instrumentos del canal "R" por ejemplo le bajo al potenciómetro del canal "L".

Otra idea seria hacer otro amplificador pequeño con algún tda como de 25-30 watts para alimentar el driver de agudos y así no forzarlos cuando le suba volumen usando un solo amplificador. Algo parecido a un bafle Gemini
que desarme una vez y vi que usaba 2 amplificadores, uno para el bajo con 2 transistores 2sc5200 y otro con un integrado para el driver de compresión.

¿Qué podrían recomendarme? Acepto regaños y sugerencias, ja, ja, ja.
.



[Don Plaquetin]

Off topic

Si vas a armar un amplificador vintage....todo debe ser vintage y no solo el diseño...

Claro que si rey gritase lo. Es mas si le hechas un polvo mejor,,, para que se note lo viejillo. XDDD jajaja

...​

Es broma no se me enoje nadie.

Hasta aquí vamos bien, pero cuando está sonando un tema musical y me da por desconectar un canal de entrada veo que sube la intensidad sonora o volumen y si la vuelvo a conectar baja nuevamente.

Si esa atenuación es normal incluso si desde el reproductor buscas en propiedad stereo-mono lo mejor es un mixer



[aadf]

Saludos muy buenos amplificadores y de todos los estilos. Lo que arme recientemente es un bafle amplificado con material reciclado.

Osea la madera era de otra caja vieja de bajos, el amplificador lo armé hace años es un espectrum de 200 watts y estaba guardado, el medio bajo también es antiguo clon de eminence Kappa.
Pero me toco armarlo ya que ahora no tenía ningún equipo de sonido en casa y extraño el ruido, je, je, je.
.
Bueno lo siguiente que pienso hacer ahora son reformas como cambiar los piezoeléctricos por un buen driver de agudos que cubra el área que no cubren los piezos.

Y por demás detalles estéticos. Pero si puedo notar una pequeña falla. Les explico; saco el sonido de una pe-queña laptop lo cual es estéreo con cable plus y en la otra punta salen 2 RCA los cuales conecto a la entrada de audio del amplificador.
En la entrada de cada RCA va en serie una resistencia de 10 K en los positivos las cuales se unen para convertirse en señal mono.

Hasta aquí vamos bien, pero cuando está sonando un tema musical y me da por desconectar un canal de entrada veo que sube la intensidad sonora o volumen y si la vuelvo a conectar baja nuevamente.

Ojo yo no trabajo la eléctronica actualmente, solo soy aficionado desde mi juventud y he armado muchos proye-ctos como amplificadores, mezcladores, alarmas, intercomunicadores, máquinas árcade ect, ect, ect.

Tengo varias ideas rondando en mi cabeza como por ejemplo usar 2 potenciómetros que tengo de tipo lineal de esos que usan las mezcladoras profesionales para así controlar la ganancia de cada canal que entra y así, si de repente quiero escuchar solo los instrumentos del canal "R" por ejemplo le bajo al potenciómetro del canal "L".

Otra idea seria hacer otro amplificador pequeño con algún tda como de 25-30 watts para alimentar el driver de agudos y así no forzarlos cuando le suba volumen usando un solo amplificador. Algo parecido a un bafle Gemini
que desarme una vez y vi que usaba 2 amplificadores, uno para el bajo con 2 transistores 2sc5200 y otro con un integrado para el driver de compresión.

¿Qué podrían recomendarme? Acepto regaños y sugerencias, ja, ja, ja.
.Ver el archivo adjunto 304628Ver el archivo adjunto 304629Ver el archivo adjunto 304630

Hola,

Es raro eso que te baja el volumen... fotos del amplificador?

En la caja te faltaria un medio, asi lo haces 3 vias..... por cierto, tiene divisor de frecuencia?

saludos.
Andres.



[Futuro]

Hola,

Es raro eso que te baja el volumen... fotos del amplificador?

En la caja te faltaria un medio, asi lo haces 3 vias..... por cierto, tiene divisor de frecuencia?

saludos.
Andres.

Si, pero ocurre con ciertas grabaciones como si le costara mezclar el estéreo. El Bafle va a trabajar a 2 vias me toca hacer una bovina para el bajo y un corte con capacitor para el driver que pienso instalarle. Pero quiero colocarle un pote de balance para así poder escojer cuando quiera escuchar solo los instrumentos que suenan en un canal. Pero no entiendo muy bien si el pote de balancs va antes o despúes del de Volumen.

Hola,

Es raro eso que te baja el volumen... fotos del amplificador?

En la caja te faltaria un medio, asi lo haces 3 vias..... por cierto, tiene divisor de frecuencia?

saludos.
Andres.

Según entiendo lo que ocurre tiene que ver con las impedancias de entrada y salida. Me recomiendan hacer un circuito sumador con operacional.



[aadf]

Si, pero ocurre con ciertas grabaciones como si le costara mezclar el estéreo. El Bafle va a trabajar a 2 vias me toca hacer una bovina para el bajo y un corte con capacitor para el driver que pienso instalarle. Pero quiero colocarle un pote de balance para así poder escojer cuando quiera escuchar solo los instrumentos que suenan en un canal. Pero no entiendo muy bien si el pote de balancs va antes o despúes del de Volumen.

Según entiendo lo que ocurre tiene que ver con las impedancias de entrada y salida. Me recomiendan hacer un circuito sumador con operacional.

Hola,

Fijate como resolvio ESP en su proyecto 97:

Hi-Fi Preamplifier

ESP Audio Projects - Hi-Fi Preamplifier, with tone controls, balance and volume. Single PCB design.

sound-au.com

Saludos.



[Futuro]

Hola,

Fijate como resolvio ESP en su proyecto 97:
Ver el archivo adjunto 304661

Hi-Fi Preamplifier

ESP Audio Projects - Hi-Fi Preamplifier, with tone controls, balance and volume. Single PCB design.

sound-au.com

Saludos.

Saludos, me han dado estas recomendaciones también que no sé que decidir:

Conectar a un potenciómetro de balance una entrada de señal a cada extremo del mismo y el punto medio al amplificador con masa común, pero no sé donde va entonces el potenciómetro del volumen.

O está otra: Usar un sumador electrónico con TL741 con resistencias de 22K para las entradasy una de 100K
para ajustar la ganancia en 4.5 Veces (+3DB). Usar un potenciómetro monoaural de entre 10-100K antes de la resistencia de
22K.
No entiendo muy bien el circuito que me sugieres ya que tiene dos entradas y 2 salidas y el necesito suma las 2 entradas para obtener solo una. Además veo que es un pre con control de tonos y no necesito un pre ya que la tarjeta de mi amplificador suena muy fuerte por tener varias etapas amplificadoras por lo cual no precisa de un pre.


.



[aadf]

Saludos, me han dado estas recomendaciones también que no sé que decidir:

Conectar a un potenciómetro de balance una entrada de señal a cada extremo del mismo y el punto medio al amplificador con masa común, pero no sé donde va entonces el potenciómetro del volumen.

O está otra: Usar un sumador electrónico con TL741 con resistencias de 22K para las entradasy una de 100K
para ajustar la ganancia en 4.5 Veces (+3DB). Usar un potenciómetro monoaural de entre 10-100K antes de la resistencia de
22K.
No entiendo muy bien el circuito que me sugieres ya que tiene dos entradas y 2 salidas y el necesito suma las 2 entradas para obtener solo una. Además veo que es un pre con control de tonos y no necesito un pre ya que la tarjeta de mi amplificador suena muy fuerte por tener varias etapas amplificadoras por lo cual no precisa de un pre.


.

hola,

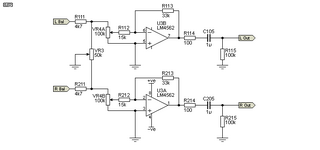

Fijate el circuito que puse:
- VR3 es un pote mono de 50K para el balance.
- VR4A y B es un pote estereo de 100k que hace la funcion de volumen.

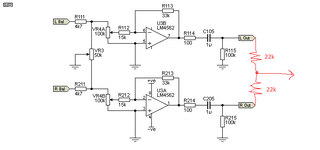

- La configuracion de los operacionales te da una ganancia de 2: R113/R112 y R213/R212 (33k / 15k).
- Sumale 2 resistencias para unir las salidas y tenes mono:



Saludos.
Andres



[snipero]

Este año pude terminar algunos proyectos que no podía terminar por la escases de componentes en mi ciudad, en un par de días logré terminar dos amplificadores, uno con darlington y uno con salida sziklai.



[megas]

Buenas noches, hoy en su sección: "Si cabe en una olla,-cabe en una caja VHS".
Les traigo 3 joyas que me causan problemas, corre video:
Había armado una caja plástica de multímetro para tener un sonido 2.1, un solo integrado TDA8571J 4 canales, 2: left y right, 2 subwoofer, filtro r-c simple, pero no me convencía.
Después de un tiempo, tuve la oportunidad de obtener un AN7125 2 canales bridget, 2 parlantes sony funcionales y 2 parlantes económicos y pues decidí poner el 4 canales solo como graves, 1 rc4558 ahora como filtro graves, 1 caja subwoofer Philco, la cual quite su parlante original, y pues tenia unos cassettes VHS quedando también con unos refuerzos en las orillas y parte donde están colocados las borneras rectangulares, el plástico es algo blando por ahí y se armo la fiesta, incluidos 2 cajitas de parlantes de pantalla lcd.
Ahora tiene un interruptor de fuente para encender o apagar los graves en el subwoofer usando solo los parlantes pegados al monitor, mas sensación de potencia, mas decente.
La segunda joya:
Resulta mi hermana me dio un Logitech 5.1 Z506, un poco de graves, y bocinas de 5w, muy pobres, cables muy gruesos, no como para emocionarse y como buen hermano pregunte 5 veces antes del anochecer si estaba segura de darme su mini equipo de sonido..... tampoco se para que se lo recibí, pero si se le podían hacer adaptaciones mejor, quedando ahora como 2.1 ya puede desarme el amplificador VHS para los canales restantes, No se, tiene 2 integrados STA540 4 canales o 2 bridget, el aparato usaba 1 integrado en estereo bridget (subwoofer y voces) y el otro en los otros 4 canales-(left-rigth front, left-right back) ahora los 2 están en bridget, 1 integrado a 2 parlantes graves y 1 integrado a left y right, caja patrocinada por Daewood, circuitos y patitas por Logitech:
Por la complejidad de su tarjeta, tiene un sonido mas puntual y graves mas definidos.
La tercera joya:
Fue una actualización al 2.1 que contenía un STK405-70 de 40w x 40w y 1 STA540SA ahora 1 LA4451 a 31v, ventilador a lado, y posición de caja en vertical con una mejora interna y limpia, y volumen general y graves, y opción de apagar los graves usando solo los parlantes de estereo.

Ahora tengo 3, y se no con cual quedarme.....



[Santiago Rodriguez]

Aqui esta mi amplificador usando el STA540:



[Dr. Zoidberg]

Les dejo por acá dos amplificadores construidos durante la maldita pandemia. Cada uno de ellos tiene un hilo propio con todas las descripciones, análisis, simulaciones y cálculos, así que también les dejo el link a cada uno de ellos.

PD: Creo que ambos temas son interesantes, pero hay que aguantarse altas dosis de desvarío producto de la pandemia. Suerte para quien quiera seguirlos...

El primero es el "Amplificador de Museo", un delirio heredado de mi ya lejana juventud:

El segundo es el "Amplificador integrado para principiantes", que pone énfasis en el diseño del amplificador, el preamplificador y el gabinete:

Las consultas sobre estos amplificadores, si es que hay alguna, les pido que las realicen en el tema correspondiente, pero las fotos las subo también acá por que son verdaderos amplificadores hechos en casa.
Espero que les hayan gustado



[Black Tiger1954]

Este amplificador, basado en los circuitos Siemens data de mi primer matrimonio, o sea, tenia treinta y pico años, por ende hace unos 30 añitos como mínimo! La tierrita que tiene es original también. Era de 40+40 watts. Aún está en funcionamiento .



[eb3fkl]

Hola,
Alla por el año 2013, aprovechando que un amigo me regalo varias válvulas PCL82 y PCL86, realice un pequeño amplificador de unos 4 watts, suficientes para mi reproductor de MP3.
La caja donde esta alojado es de un altavoz de un home cinema comprado en una tienda de segunda mano.



[Daniel Lopes]

Hola,
Alla por el año 2013, aprovechando que un amigo me regalo varias válvulas PCL82 y PCL86, realice un pequeño amplificador de unos 4 watts, suficientes para mi reproductor de MP3.
La caja donde esta alojado es de un altavoz de un home cinema comprado en una tienda de segunda mano.

! Felicitaciones caro Don eb3fkl (ese me suena como un indicativo de llamada de Radioaficcionados) , te quedou de 10 tu montagen !
Una sugerencia que te dejo aca serias agregar una tela mectalica cercando las dos Valvulas tal cual un muro y asi protejendo las de algun possible golpe por parte de alguno objecto que pueda cair cercano a els .
!Saludos desde Brasil!



[Juan Carlos Hernández Púa]

! Felicitaciones caro Don eb3fkl (ese me suena como un indicativo de llamada de Radioaficcionados) , te quedou de 10 tu montagen !
Una sugerencia que te dejo aca serias agregar una tela mectalica cercando las dos Valvulas tal cual un muro y asi protejendo las de algun possible golpe por parte de alguno objecto que pueda cair cercano a els .
!Saludos desde Brasil!

Si Daniel, licencia Bravo, EB3XXX, España Bravo 3 de Cataluña y sus letras XXX, mi hermano Paco es EA5GU, España licencia A, 5 de Levante y GU sus letras.
Un saludo.



[eb3fkl]

Me alegra que os guste y si "EB3FKL" es mi distintivo de llamada de radioaficionado, aunque últimamente no estoy muy activo en radio.
Gracias Daniel por el consejo, pero donde esta colocado es poco probable que le caiga algo encima, me preocupa mas que alguien toque las válvulas cuando esta encendido, ya que como todos sabéis, se calientan lo suficiente como para quemar.



[snipero]

Un pequeño amplificador estereo basado en el p3a de Rodd elliott.



[felixreal]

Hola!

Comparto por aquí las novedades sobre éste amplificador: ¡ Presume tus Compras/Adquisiciones Electrónicas !.

Quizá en éste no he trabajado tanto la electrónica, pero tiene lo suyo de bricolage hecho en casa.

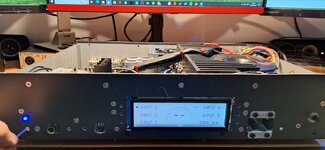

La primera idea era aprovechar sólo las etapas de potencia, pero al ver que todo funcionaba bien, he decidido hacerle una carcasa completa. El amplificador está controlado por un PIC, y tiene tooodos los sistemas de protección habidos y por haber. Incluso sensa los altavoces antes de conectarlos a las etapas. Si todo está a gusto del señor, entonces arranca.

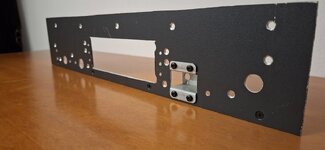

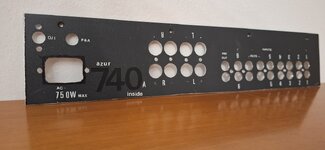

La base era de un viejo amplificador Inkel de megafonía, hierro de 1,5mm de espesor. El pre-frontal y el panel trasero son de un aluminio sorprendentemente duro, de 1mm, donado por una matriz AV Kramer. Me falta por hacer el frontal "bonito" de aluminio de 2 o 3mm.

Cuando esté acabado, será el Frontal LR/Estéreo de mi Home Cinema.

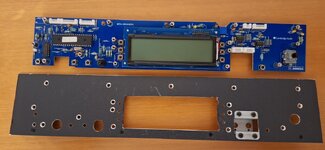

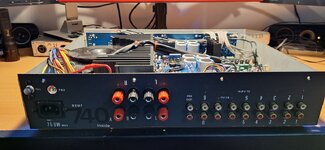

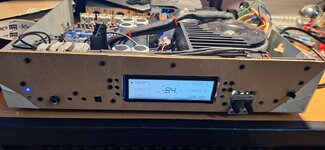

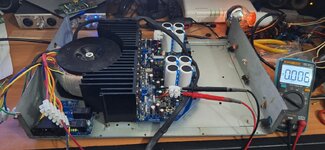

Adjunto algunas fotos y el manual de servicio.

Saludos!!



[snipero]

Clon STK402-090, lo del preset para ajustar el bias fue algo innecesario, lo dejé en 3k como en el esquema original.
