Fotos de Amplificadores hechos en casa

[snipero]

Me puse a hacer otro pequeñin pero con salida zsiklay, cometí un descuido al no revisar el preset que ha estado con la resistencia en 0, lo que daba lugar a un bias excesivamente alto, el hecho es que al conectar la alimentación casi inmediatamente volaron los transistores de potencia junto con un driver, el otro driver quedó dañado el transistor del bias también y hasta el vas se fue con san pedro, solo los transistores de la etapa de señal se salvaron, pero lo reparé y ya lo tengo funcionando, talvez me haga un pequeño sistema biamplificado con el crossover de dos vias de rodd elliott



[Fogonazo]

Me puse a hacer otro pequeñin pero con salida zsiklay, cometí un descuido al no revisar el preset que ha estado con la resistencia en 0, lo que daba lugar a un bias excesivamente alto, el hecho es que al conectar la alimentación casi inmediatamente volaron los transistores de potencia junto con un driver, el otro driver quedó dañado el transistor del bias también y hasta el vas se fue con san pedro, solo los transistores de la etapa de señal se salvaron, pero lo reparé y ya lo tengo funcionando, talvez me haga un pequeño sistema biamplificado con el crossover de dos vias de rodd elliott

​



[snipero]

Ver el archivo adjunto 316603
​

Ya lo leí pero hasta al mejor cocinero se le pasa un tomate entero



[PASSTRAN]

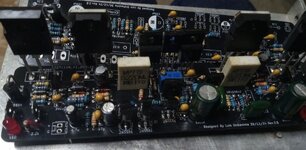

hola muy buenas actualmente me encuentro trabajando en un amplificador de 100W CFA diseñado por el colega Ratmayor, la mayoría de los componentes utilizado son reciclados incluso el PCB, solo espero al al momento de encenderlo por primera vez no explote



[nuk]

Hola a todos!

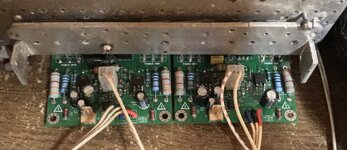

Les comparto el último engendro que armé, inspirado en los diseños que usan en los lab.gruppen, son un par de amplificadores de 120W cuasi-complementarios con protección de altavoces aportado por sr. Ratmayor con algunas modificaciones. La disipación en cada transistor ronda los 15W a 8Ω y 30W a 4Ω Aprox.
Características:
60W @ 8 Ω ~ THD 0.1% @ 1Khz - 1Vpp
120W @ 4 Ω ~THD 0.4% @ 1Khz - 1Vpp
Alimentación +/- 40V aun que lo estoy alimentado con 30V

psd: si preguntan por los agujeros en el aluminio son Aeroventilas, le da mas watts
- cuando termine de darle unos retoques al pcb comparto los archivos.

Saludos !



[nuk]

Hola, paso a compartirles los archivos, como dato adicional el bias lo ajuste de 0.8 a 0.9mV en los dos primeros pares de resistencias de 5W, las otras resistencias restantes marcarán 0mV (el dedometro indicaba un mejor balance térmico entre pares de transistores) la disipación por transistor esta entre 9W a 8Ω, 18W a 4Ω y 34W a 2Ω. si, a pesar de poder manejar 2Ω no lo recomiendo y el protector impedirá usarlo.
El PCB tiene opción de usar un solo relé que tenga par de contactos independientes, por motivos de diseño el overload solo comprueba un transistor de salida, este y otros detalles como no agregarle el sistema de mute me hicieron desistir en terminarlo, teniéndolo abandonado por semanas, para no desechar el PCB ya terminado, finalmente lo armé.

Salude!

Descargo de responsabilidad:
el amplificador esta basado en el proyecto SW100 de Ratmayor, por lo que solo lo usaré para uso personal, por favor no me envié sus abogados.



[moonwalker]

Quiero compartir con el foro este grandioso amplificador que he estado tratando en algunos de mis temas. Está basado en el modelo PM4001 de Marantz y fue construido por un amigo búlgaro que se ofreció a hacerlo. Funciona genial y el sonido es hermoso. Dios les bendiga muchachos.



[frincho]

Quiero compartir con el foro este grandioso amplificador que he estado tratando en algunos de mis temas. Está basado en el modelo PM4001 de Marantz y fue construido por un amigo búlgaro que se ofreció a hacerlo. Funciona genial y el sonido es hermoso. Dios les bendiga muchachos.

Hola, ¿megustaria saber si se puede ampliar o reforzar para ponerle mas transistores a los finales?



[moonwalker]

Hola, ¿megustaria saber si se puede ampliar o reforzar para ponerle mas transistores a los finales?

Claro que se puede. Estoy pensando junto con el amigo búlgaro que me pasó este circuito suplirlo con +/-75V. Eso sí, se debe hacer un cambio de los transistores que poseen un Vceo bajo (aunque no he verificado el datasheet de los que se encuentran en el diagrama) y es muy factible buscar Mje340/350 y en los drivers unos mj15033/15032. Saludos Frincho.
Hola gran comunidad. En esta ocasión quiero compartir con ustedes un PCB que construí para un sistema biamplificado con el que intenté salvar un parlante activo cuya etapa de amplificación y fuente de poder quedaron arruinadas sin embargo el proyecto no se dio y me quedé con el circuito. Ambos amplificadores idénticos son muy sencillos y básicos, y lo he empleado para varios fines. Funciona a la primera con muy bueno sonido de verdad . Saludos
