Sony Stereo Receiver Tape Deck HST-300. Problemas al sintonizar la radio.

[GSXRK6]

Si no me lo hubieras aclarado, no hubiera caído en ese detalle, gracias, compañero@DOSMETROS ahora el rango sera completamente diferente.

Bueno, despues de haber probado, de esta manera, tampoco había mucha diferencia, pero la historia a cambiado un poco, cuando he recordado que habías comentado en una intervención anterior, que era muy importante la toma de tierra. He conectado masa directamente a la masa de una toma de corriente Chuko. Con una emisora de AM, que apenas se oía un pequeño murmullo, a escucharla con relativa claridad.
Bueno, parece que gracias a vuestras directrices, vamos adelantando cada vez más. Oe, oeoeoe...



[Daniel Lopes]

Si no me lo hubieras aclarado, no hubiera caído en ese detalle, gracias, compañero@DOSMETROS ahora el rango sera completamente diferente.

!Si ustedes houbese lido detenidamente mi post#50 y 52 ya teria dado cuenta dese artificio , y si NO entiendiste lo que aclare podrias preguntar sin problema algun que yo con mucho gusto te esplicaria mejor de como hacer !
!Saludos!



[GSXRK6]

!Si ustedes houbese lido detenidamente mi post#52 ya teria dado cuenta dese artificio , y si NO entiendiste lo que aclare podrias preguntar sin problema algun que yo con mucho gusto te esplicaria mejor como hacer !
!Saludos!

Si, compañero @Daniel Lopes, si, lo leí detenidamente, y se que esto mismo, me lo habías dicho tu poco antes de que lo comentara el compañero @DOSMETROS.
Mi reconocimiento y agradecimiento a los dos. Ya hace tiempo compañero @Daniel Lopes que puedo disfrutar de tus amplios y sabios conocimientos y de tu ayuda, una ayuda que siempre prestas desinteresadamente a todos lo miembros del Chat que solicitan ayuda. Gracias.
Por supuesto doy las gracias tambien al companero @ DOSMETROS, @analogico, @mcrven etc, etc, y a muchos otros compañeros que me habías ayudado muy gentilmente en esta, o en otras ocasiones. Gracias a todos. Espero que nadie se sienta molesto, por no haberlo nombrado. Gracias a todos. Feliz Domingo.



[mcrven]

A ver @GSXRK6, descargate el listado de emisoras Onda Media de España:

https://avancedigital.mineco.gob.es.../OM-RNE/EmisorasOMdeRadioNacionaldeEspana.pdf

Entérate de cuales emisoras deberían estar en la cercanías de tu casa, para así darte una idea si deberías escucharlas o no y con ello poder determinar si es tu receptor que está fallando o es que estás situado en un punto ciego para la recepción de emisoras (Caso extraño, pero no imposible).

La antena de cuadro que estás instalando no es necesaria, a menos que quieras empeñarte en escuchar una estación muy particular que se encuentre a distancia o ubicación difícil de recepción.



[GSXRK6]

Gracias, compañero @mcrven.



[Daniel Lopes]

Si, compañero @Daniel Lopes, si, lo leí detenidamente, y se que esto mismo, me lo habías dicho tu poco antes de que lo comentara el compañero @DOSMETROS.
Mi reconocimiento y agradecimiento a los dos. Ya hace tiempo compañero @Daniel Lopes que puedo disfrutar de tus amplios y sabios conocimientos y de tu ayuda, una ayuda que siempre prestas desinteresadamente a todos lo miembros del Chat que solicitan ayuda. Gracias.
Por supuesto doy las gracias tambien al companero @ DOSMETROS, @analogico, @mcrven etc, etc, y a muchos otros compañeros que me habías ayudado muy gentilmente en esta, o en otras ocasiones. Gracias a todos. Espero que nadie se sienta molesto, por no haberlo nombrado. Gracias a todos. Feliz Domingo.

!Bueno hasta onde se aca por eses pagos ( Foro ) NO es un "Chat" es un Foro !



[GSXRK6]

Disculpen el "Lapsus Linguae" espero no haber ofendido a nadie, no habiendo empleado la palabra adecuada, llamando erróneamente Chat al Foro. Mis disculpas.



[GSXRK6]

Típicooooo!!!!!
Acá se llamaba "cartón prensado" y lo usé en algunos de mis primeros gabinetes en 1980. Ya no existe (o no lo he vuelto a encontrar) y ha sido reemplazado por algo parecido al MDF de 3 mm.



Si, sin problema. O los 1N60 que ahora usan tecnología Schottky y son muy baratos.

Un hola para todo el Foro. Compañero @Dr. Zoldberg, al final los diodos Schottky que encontré, fueron unos Bat83, ya los he probado y al parecer funcionan perfectamente y sin tener que gastar 80 Euros por 4 diodos de Germanio. Gracias por por tu consejo.



[Daniel Lopes]

Un hola para todo el Foro. Compañero @Dr. Zoldberg, al final los diodos Schottky que encontré, fueron unos Bat83, ya los he probado y al parecer funcionan perfectamente y sin tener que gastar 80 Euros por 4 diodos de Germanio. Gracias por por tu consejo.

!Peeero olvidaste que eses diodos pertencieron a lo proprio Guliermo Marconi cuando desenvolvia los premeros Radios en lo siglo repasado , es por eso que custan tan caros $$$$$$$ asi , Jajajajajajajajajajajajajaja!
!Saludos desde Brasil!



[GSXRK6]

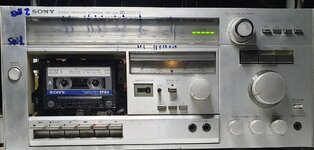

Estos días he seguido comprobando y chequeando componentes y esa labor a dado sus frutos, al parecer había otra resistencia Fusible abierta, la R 108, de 150Ω que era la encargada de alimentar el IC CX168, el IC que pensaba que estaba estropeado. Bueno, como no tenia ninguna resistencia de 150Ω , he tenido que poner dos en paralelo, una de 470Ω y una de 220Ω. Pensé que una vez cambiada la resistencia ya funcionarían las Bandas de radio pero, "mi gozo en un pozo", al final mirando el esquema me he dado cuenta de que tenía que ser el IC LA3361. Ya lo había comprobado anteriormente inyectándole señal y parecía estar bien, pero como tenia otro en la caja de donantes, por si acaso lo cambie... y esta vez si funcionaba todo y con el añadido de no tener que gastar mas que un par de euros en el arreglo. Como se puede apreciar en las fotos ya funcionan los dos Vumeters y las los leds encendidos de las emisoras de Radio. En unos días seguiré comentando los avances que vaya haciendo. Gracias a todos por vuestra ayuda.



[GSXRK6]

Hola, muy buenas a todos. Bueno, al final a los Vúmeters le he puesto los 4 Diodos Schottky, para que tuvieran todos las mismas características y menos mal que los he cambiado, puesto que al quitar los 2 de Germanio que quedaban uno de ellos también estaba mal y se ha roto. En la foto solo se aprecian 3 pero son cuatro.

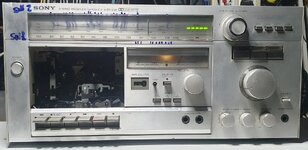

Al final a base de regular y regular ya he podido dejar las bandas de SW1 y SW2, en condiciones. He encontrado 11 Emisoras en SW1, probablemente sean un par mas porque algunas estaban muy Juntas. Y 10 en SW2 también podría ser que hayan un par mas porque tenia poco tiempo. Las marcas de tinta se quitan con la mano, es un rotulador para pizarra blanca. Os dejo, mañana mas.



[GSXRK6]

Hola, muy buenas a todos. Bueno después de insistir un poco mas en la sintonización de las bandas de Onda Corta SW. He conseguido sintonizar mas de 20 emisoras en SW2, alguna repetida, sin embargo en SW1, apenas he conseguido ninguna mejora. Del principio de la Banda de 2 Metros hasta prácticamente los 4,5 Metros no he podido encontrar ninguna emisora. No se si es que no las hay, "si no las hay va ha resultar mas que difícil encontrarlas", o simplemente que no he sido capaz de encontrarlas.

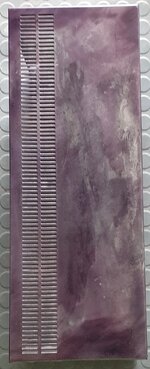

Hoy he aprovechado también, para pintar la tapa que estaba bastante oxidada, peor de lo que parecía a simple vista. Ayer le di con un cepillo de alambres para quitar pintura y oxido, después de quitarle el polvo y demás, le di un protector del oxido y había que esperar 24 horas para poder pintarla. No es que haya quedado muy bien, pues se notan los sitios que se a comido el oxido, pero mejor de lo que estaba, esta, al menos para mi gusto. Ahora solo queda ajustar el Acimut de los 2 Cassettes y la iluminación del Dial y del Selector de Funciones del aparato en cuestión.



[mcrven]

Antes de pintar aplícale masilla o mastique con una espátula, luego lija fina para emparejar, otro poco de masilla fina y... a pintar.



[Daniel Lopes]

Hola, muy buenas a todos. Bueno después de insistir un poco mas en la sintonización de las bandas de Onda Corta SW. He conseguido sintonizar mas de 20 emisoras en SW2, alguna repetida, sin embargo en SW1, apenas he conseguido ninguna mejora. Del principio de la Banda de 2 Metros hasta prácticamente los 4,5 Metros no he podido encontrar ninguna emisora. No se si es que no las hay, "si no las hay va ha resultar mas que difícil encontrarlas", o simplemente que no he sido capaz de encontrarlas.
Hoy he aprovechado también, para pintar la tapa que estaba bastante oxidada, peor de lo que parecía a simple vista. Ayer le di con un cepillo de alambres para quitar pintura y oxido, después de quitarle el polvo y demás, le di un protector del oxido y había que esperar 24 horas para poder pintarla. No es que haya quedado muy bien, pues se notan los sitios que se a comido el oxido, pero mejor de lo que estaba, esta, al menos para mi gusto. Ahora solo queda ajustar el Acimut de los 2 Cassettes y la iluminación del Dial y del Selector de Funciones del aparato en cuestión.

La recepción de las Ondas Cortas depende de varios factores , tipo : horario ( dia o noche ) , epoca del año , "Ciclo Solar" ( ese canbia a cada 11 años) , Sistema de Antenas de recepción , Patamar de Ruido local ( ese generalmente es elevado en grandes cientros populacionais ) , etc, etc, etc..............
Una dica serias buscar por ese tema en la Internet , seguramente hay muchos sitios dedicaos a los radioescutas SWL brindando con grandes informacioes utiles sobre ese tema !
!Saludos desde Brasil!



[GSXRK6]

Antes de pintar aplícale masilla o mastique con una espátula, luego lija fina para emparejar, otro poco de masilla fina y... a pintar.

Ya, sabes que ocurre, que si el frontal estuviera en buenas condiciones, me hubiera esmerado mas en la terminación de la tapa, pero en este caso... como en otros muchos "Aunque la mona se vista de seda mona se queda", el frontal esta bastante estropeado, "en las fotos no se aprecia realmente como esta y eso no lo puedo arreglar, no al menos yo, para mi, eso esta fuera de mis habilidades", la verdad, no me merece la pena esforzarme mas, con el consabido gasto de materiales y tiempo. Pero gracias, compañero @mcrven por molestarte en explicarme como hacerlo.

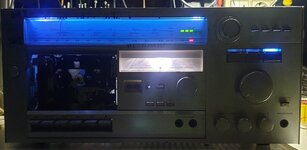

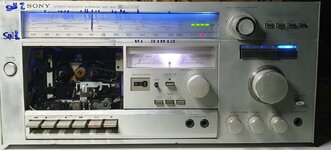

Bueno, hoy le ha tocado el turno a las luces de iluminación del Dial, las del Selector de Funciones y las luces de los Vúmeters. En el Dial llevaba dos bombillitas Axiales de 10V en alterna, y otra igual en el Selector de Funciones, todas en Paralelo, y en los Vúmeters llevaba otra bombillita, también de 10V pero convencional. Esta funcionaba pero daba muy poca luz apenas si se veían las agujas "Hay una foto en mi ultima intervención donde se puede ver ". Como tenia una tira de 50 luces led SMD de 3V. Pues decidí cambiarlas por diodos led, me ha llevado toda una tarde poder conseguirlo. pero ya esta hecho. En el Transformador del aparato había la posibilidad de sacar 36V. Esa salida, la he aprovechado para colocar 12 Leds repartidos en tres tomas de cuatro Leds cada una, colocadas en serie con un puente de diodos, un electrolítico de 1000uF/50V y una resistencia de 480Ω. La verdad, es que me ha dado mucho la lata, pero al final lo he conseguido meter en vereda. En cuanto a la lamparita de los Vúmeters he hecho prácticamente lo mismo, pero solo con 4Leds, un condensador de 1000uF/16V y una resistencia de 100Ω. El resultado a sido este. Mañana intentare meterme con el ajuste del Azimut del Cassette. A ver que consigo.

La recepción de las Ondas Cortas depende de varios factores , tipo : horario ( dia o noche ) , epoca del año , "Ciclo Solar" ( ese canbia a cada 11 años) , Sistema de Antenas de recepción , Patamar de Ruido local ( ese generalmente es elevado en grandes cientros populacionais ) , etc, etc, etc..............
Una dica serias buscar por ese tema en la Internet , seguramente hay muchos sitios dedicaos a los radioescutas SWL brindando con grandes informacioes utiles sobre ese tema !
!Saludos desde Brasil!

Cada día, estoy aprendiendo más gracias a vosotros. Gracias.



[mcrven]

A ver @GSXRK6 , de las lámparas LED de casa, toma una que esté dañada, retirale el casco blanco y trata de cortarlo en tira o tiras del largo y ancho para que cubra la ventanilla superior del VU-Metro, y colocas los LEDs detrás de la tira. Eso sirve de difusor.
Además, me luce que le has dado mucha corriente a esos LED, procura que no sea más de unos 15 ~ 20 mA. Lo que no entiendo es el motivo de armar una fuente de tanto voltaje para encender los LED. De cualquier parte del aparato con 12V, es más que suficiente, pero bueno... te divertiste un mundo con eso y, va quedar muy lindo todo.

En hora buena, compañero... Que lo disfrutes...



[GSXRK6]

A ver @GSXRK6 , de las lámparas LED de casa, toma una que esté dañada, retirale el casco blanco y trata de cortarlo en tira o tiras del largo y ancho para que cubra la ventanilla superior del VU-Metro, y colocas los LEDs detrás de la tira. Eso sirve de difusor.
Además, me luce que le has dado mucha corriente a esos LED, procura que no sea más de unos 15 ~ 20 mA. Lo que no entiendo es el motivo de armar una fuente de tanto voltaje para encender los LED. De cualquier parte del aparato con 12V, es más que suficiente, pero bueno... te divertiste un mundo con eso y, va quedar muy lindo todo.

En hora buena, compañero... Que lo disfrutes...

Hola compañero @mcrven, no caí en ello, pero ahora que lo dices, podría utilizar un trocito de panel de un TV Led de 32" en desuso, "roto", eso me sirviría como difusor.​

​

Hubiera podido hacerlo con una salida de 10V que con el Puente rectificador subiría a 17V. Con 2 leds de 3V en cada sección, en 3 secciones de 2 Leds cada una, serian serian 18V. Quizás mucho mas proporcionado y mas acorde con lo que tenía que hacer, pero se me metió en la cabeza, que era poca luz, no se porque llegue a esa conclusión.
En cuanto a las salidas del transformador son de 10V 16V y 36V todas en Alterna.
Quizás en un futuro proyecto lo haga diferente.
Y por otra parte, compañero @mcrven tienes mucha razón, jajajaajajajajaja, me divertí mucho con ello. Gracias por tus opiniones y consejos.

Estaba escribiendo aquí sobre el tema de la regulación del Acimut, pero luego he caído en la cuenta de que quizás este no es el sitio adecuado, pues esto es para Temas de Radio. Así que voy a desplazarlo al lugar que le corresponde a Temas de Audio. Gracias a todos los que habéis aportado consejos ayudas y soluciones, al tema.
PD. En caso de que haya algún cambio en el tema de antenas volveré al hilo si todavía se puede.
Gracias a todos, aunque seguramente en el otro lado, seguiréis estando los mismos.



[mcrven]

Hola compañero @mcrven, no caí en ello, pero ahora que lo dices, podría utilizar un trocito de panel de un TV Led de 32" en desuso, "roto", eso me sirviría como difusor.​

​

Hubiera podido hacerlo con una salida de 10V que con el Puente rectificador subiría a 17V. Con 2 leds de 3V en cada sección, en 3 secciones de 2 Leds cada una, serian serian 18V. Quizás mucho mas proporcionado y mas acorde con lo que tenía que hacer, pero se me metió en la cabeza, que era poca luz, no se porque llegue a esa conclusión.

Miré con más detalle el diagrama del artefacto y me doy cuenta que... bueno... reinventaste muchas ruedas sin necesidad.
Observa con cuidado por la equina inferior derecha del diagrama, donde indica LAMP BOARD, saliendo de las PL01 sigue con la R904 1 que es una R fusible, sigue a través de D906 hasta C904 y sobre este no deben haber más de 12V ya que, el mismo, es para 16V. Allí mismo, sobre los bornes del capacitor tienes suficiente tensión y corriente para alimentar todos los LEDs que necesita el aparato. Verifica la tensión sobre C904 y, a partir de allí calculas según si LED individual o Serie de LEDs, la resistencia para cada caso para una corriente de 15 mA (Ejemplo). Si resulta poca luz, reduces la R, si mucha pues, lo contrario.



[GSXRK6]

Miré con más detalle el diagrama del artefacto y me doy cuenta que... bueno... reinventaste muchas ruedas sin necesidad.
Observa con cuidado por la equina inferior derecha del diagrama, donde indica LAMP BOARD, saliendo de las PL01 sigue con la R904 1 que es una R fusible, sigue a través de D906 hasta C904 y sobre este no deben haber más de 12V ya que, el mismo, es para 16V. Allí mismo, sobre los bornes del capacitor tienes suficiente tensión y corriente para alimentar todos los LEDs que necesita el aparato. Verifica la tensión sobre C904 y, a partir de allí calculas según si LED individual o Serie de LEDs, la resistencia para cada caso para una corriente de 15 mA (Ejemplo). Si resulta poca luz, reduces la R, si mucha pues, lo contrario.

Hola, compañero @mcrven, disculpa la tardanza en contestar, se me había pasado tu respuesta. Bien visto.
Bajo mi humilde punto de vista, pensé que era mejor coger el voltaje directamente desde el transformador, sin caer, en que en algún punto del circuito ya tendría el voltaje rectificado a Corriente Continua y sinceramente, no caí en esa posibilidad a pesar de ser tan... obvia. Bueno, lo hecho... hecho esta. Ya para otra ocasión lo tendré en cuenta. Gracias por vuestra, inestimable y desinteresada ayuda.



[GSXRK6]

Hola Companeros, buenas noches, aqui estoy de nuevo necesitando vuestra ayuda para sintonizar adecuadamente la banda de Onda Corta, SW 1. La Banda SW2, ha quedado, clavada, en mi humilde opinión.
El problema es, que la SW1 no acabo de poder sintonizarla adecuadamente, intento seguir los pasos que pone en el manual, pero algo se me escapa. Os explico.
Según el manual, para sintonizar correctamente esa banda dice, que hay que generar una señal de RF, en AM, de 400Hz con una Amplitud del 30%, he inyectarla en la entrada de la antena de AM, con un condensador de 10pF en la punta.
Hasta aquí esta muy claro. Esa parte aparece en la primera foto. En la segunda foto aparece la segunda parte de esa acción.
Según entiendo hay que colocar las sondas de un Multimetro analógico, en la salida de la señal de grabación, seleccionando la medición en Corriente Alterna, en una escala de 0,5V a 5V.
Aqui es donde me pierdo.
¿El cable de la antena debe estar conectado, o no importa?
¿Donde coloco la aguja del dial o tampoco importa?
¿Que se supone que tengo que tomar en consideración en la pantalla del Multimetro, tengo que ajustar las bobinas de Frecuencía y la de Antena, una a una, hasta conseguir la máxima señal conjunta de las dos?
En la tercera foto creo entender que dice que tengo que ajustar cada bobina a su máxima señal o VOM
No tengo Multimetro Analogico en esa escala, el que tengo empieza en 10V.
Me imagino que ese ajuste lo puedo hacer con el Osciloscopio, ¿donde deberia colocarlo en 1V, 2V. 5V? La salida de la señal es de unos 500mV.
Gracias.
