Amplificador tda2003 con problema

[abndol]

Que tal neruvian, me podrías pasar tu diseño???
Gracias



[asrelial]

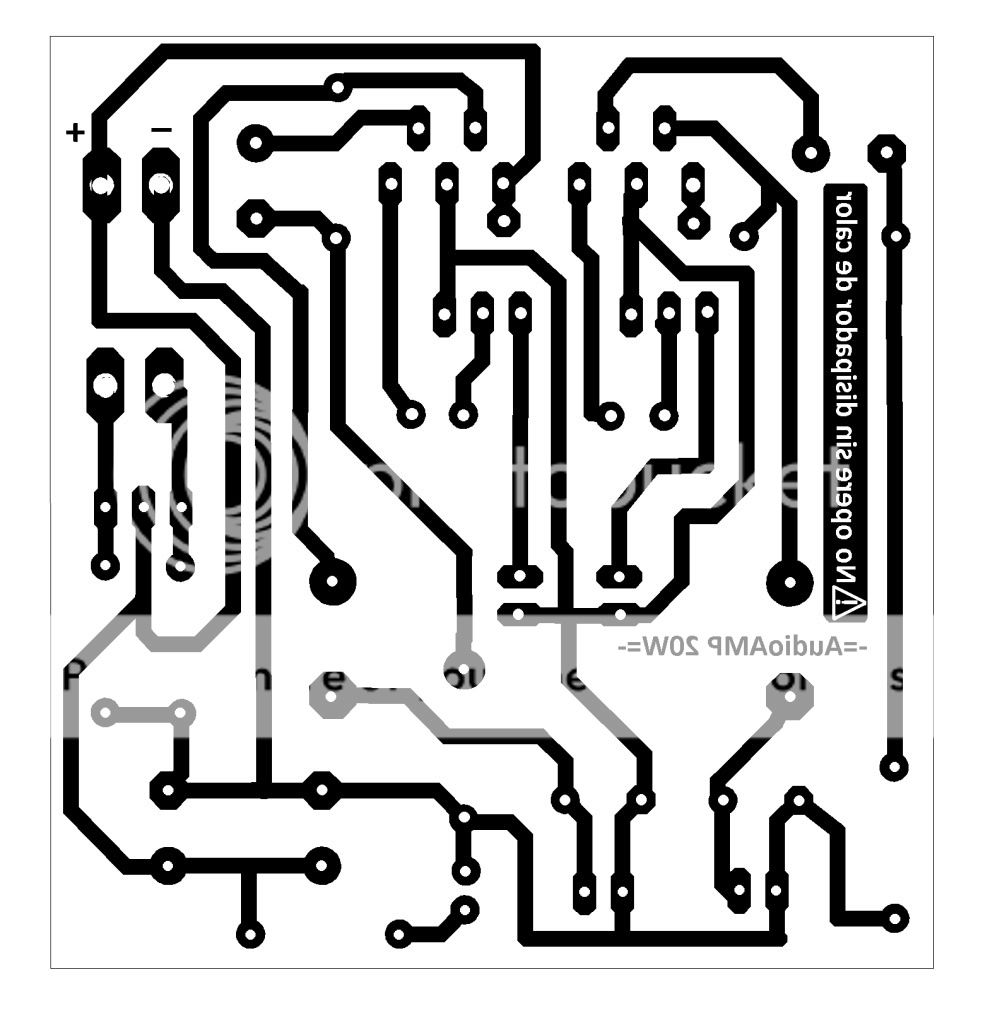

pues basicamente es es la imagen es la imagen que puse al principio pero una imagen vale mas que mil palabras aunque la imagen de esta camara no es muy buena asi que no creo que valgan mucho XD

aqui hay una resistencia suelta de 2.2 pero por detras solde otra de 2.7, entonces no se preocupen por eso


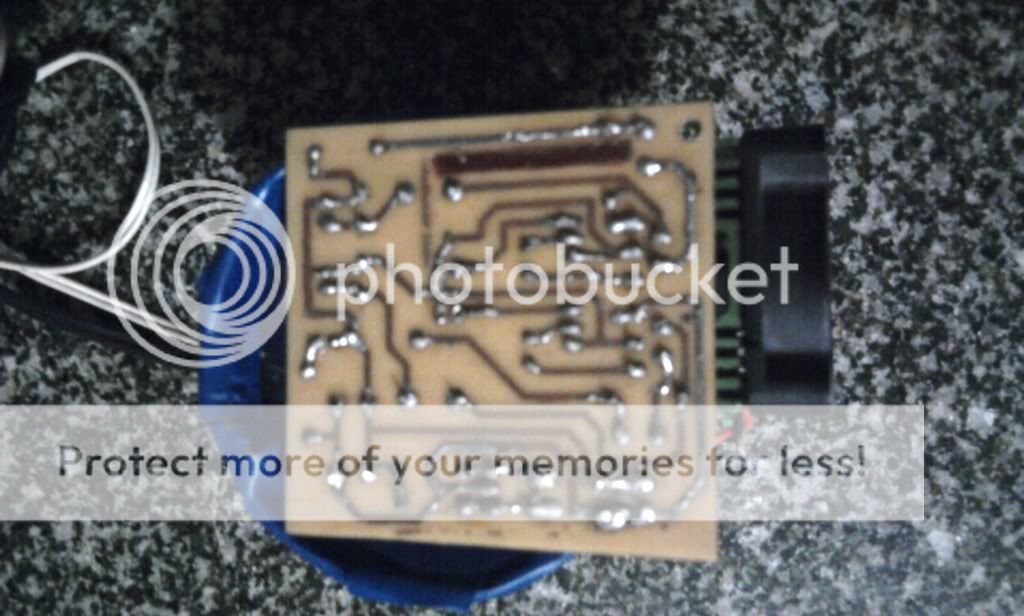

y aca esta por detras, se puede ver el reemplazo de la resistencia y esta la linea que me recomendo ezavalla soldado de la pata 2 a la 4, porciero lo que esta mas abajo es un de un filtro pasa bajo pero esta completamente aislado por lo qeu no hay problema


Espero haber sido claro y gracias por intentar ayudarme

IMPORTANTE DETALLE
acabo de notar que c5 (100nf) y R3 (1 hom) en la imagen que yo puse estan antes de c4 (1000uf) pero en el datasheet estan despues.
podra ser esto el fallo??



[Dr. Zoidberg]

IMPORTANTE DETALLE
acabo de notar que c5 (100nf) y R3 (1 hom) en la imagen que yo puse estan antes de c4 (1000uf) pero en el datasheet estan despues.
podra ser esto el fallo??

No necesariamente, pero es una buena causa para que el amplificador oscile (ese es tu problema), así que ponelos donde corresponde.



[manuel90]

Dios mio! que cosa tan enredada para trabajar, mira, cuando se trabaja con señales siempre es bueno pensar bien como van a ir las pistas del circuito, te sugiero que aprendas a manejar algún software de diseño de circuitos como Eagle y puedes ver algunos tutoriales para hacer estos circuitos en taringa.net.

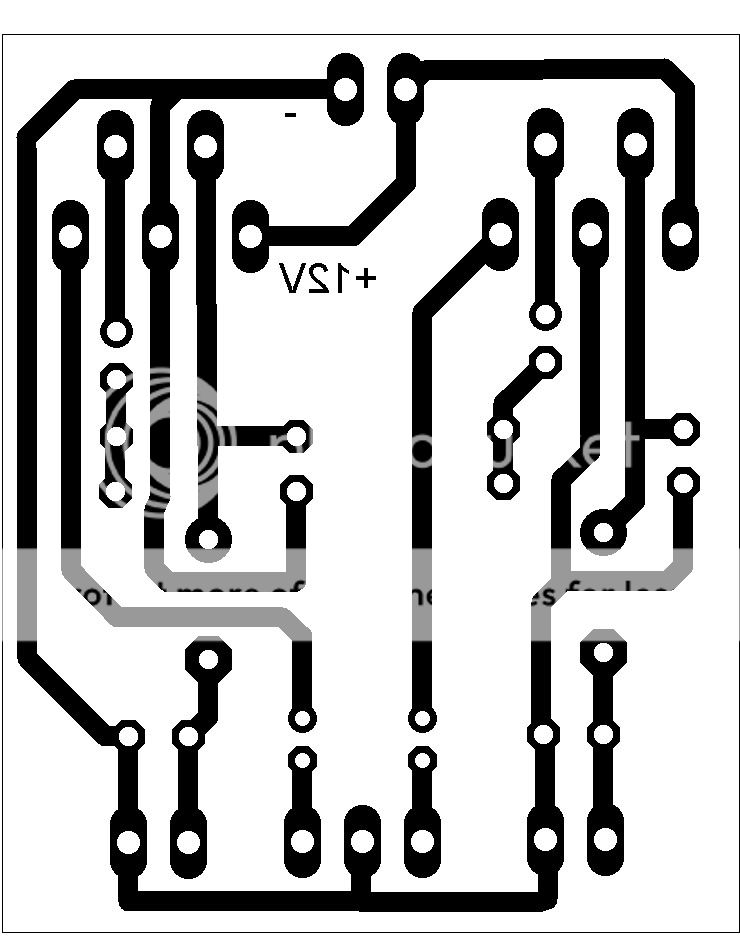

Aqui te dejo un circuito que tengo montado y que es totalmente funcional.



[asrelial]

jajjajaja, es cierto que es algo desordenado pero cada quien se entiende con su "desorden", cosa es que la causa era que tenia donde no debia R3 y C5, ya lo solucione y anda de maravilla ahora es conseguir un parlante de 15w a 4 hom y tendre mi subwoofer.
Gracias



[manuel90]

aaa que bien... ahora a cansar a los vecinos con mucha música... todo el día



[zxeth]

Buenas noches. Queria aclarar un buen punto que nadie se dio cuenta.
Primero antes que nada, alguien alguna vez en su vida leyo el datasheet? datasheet tda2003
En el data NUNCA dice que soporta parlantes de 8ohms. Eso me paso ami anteriormente, no me di cuenta y este no funcionaba. Fijense que todos los que preguntan hicieron lo mismo, todos conectaron parlante de 8ohms



[asrelial]

sonara mas pasito el sonido pero no creo que eso afecte el funcionamiento en si pero mis parlantes son de 4ohms, por cierto manuel90 ese ampli con que fuente lo alimentas.

por cierto, vuelvo y pregunto:
debo aislar o conectar el tda2003 al disipador?



[abndol]

Está vivo!!! jaja Por fin puede hacer funcionar el ampli... (con otro pcb)
El problema era que estaba conectando la resistencia de 2.2Ω en donde va la de 220Ω.
ya lo cambié y problema resuelto.
Gracias a todos por su ayuda...



[VEGATRONICA]

Y por fin que fuente usaste seguiste usando la de 12 a 1A comenta saludos



[messias]

el tda 2003 y2002 te funcionan de maravilla hasta con 4.5 v. yo lo hice funcionar de maravilla con un cargador de celular de ese voltaje y de amperaje muy bajo y no me dio problema alguno



[abndol]

Que tal Somacruz, al final encontré una fuente de 14V. - 1A. El TDA casi no calienta pero si tiene algo de ruido (no mucho)
Con respecto a lo que dice messias, no lo he probado, lo que había probado es con una fuente de 12V - 900mA y tenía una ruido horrible y además el integrado calentaba en exceso.
Saludos..



[manuel90]

Internamente hay un transformador que reparé, rectificado da un poco más de 12V, uso un rectificador de media onda que esta en un integrado(que saque de una fuente de un pc) y un par de diodos para completar el puente; para el ruido utilizo dos capacitores de 1000uF/16V para que no hallan problemas con los bajos cuando escucho rock o electrónica .

Yo tengo los TDA's aislados, antes estaban unidos a tierra por el disipador y por alguna razón generan una sobre carga.

Respecto al comentario de que no se pueden usar parlantes de 8 Ohm, pues me sorprende, ya que la mayoria de diseños que he encontrado usan este valor ...



[nicefactory]

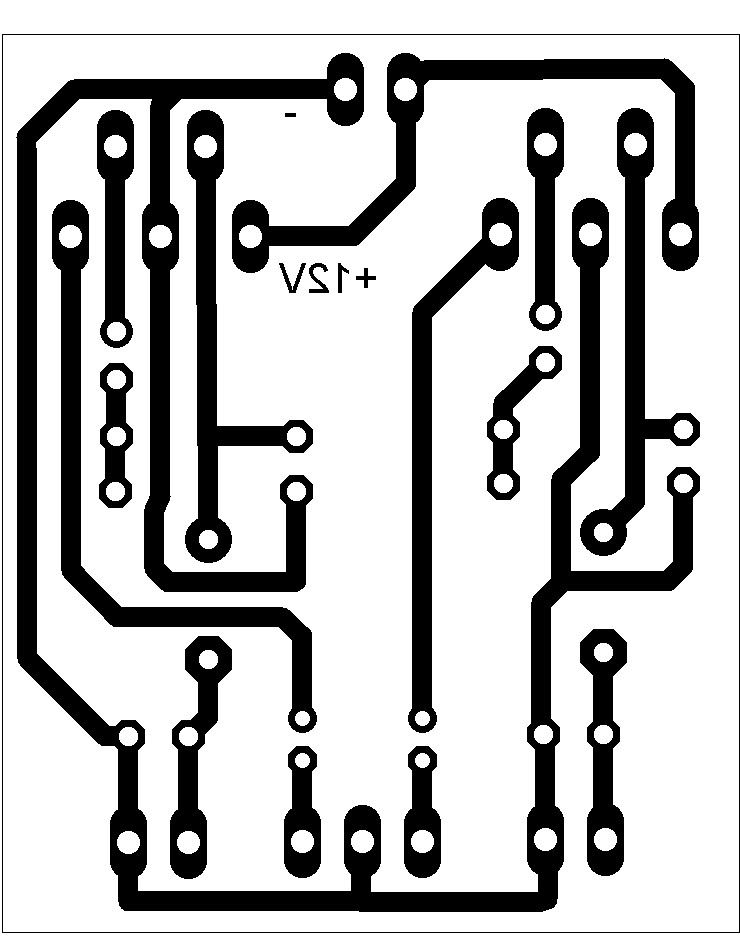

estuve mirando tu circuito, si está bien montado no debería haber problema, a menos que le conectes un parlante con una impedancia incorrecta. Por otro lado, intenta con un potenciometro de 100k si lo necesitas nada más. Aquí tengo una versión de 20w muy pequeño que iba a usar con un celular, al final no lo hice por que no encontré los parlantes que quería pero te aseguro que funciona.

men me pueden dar por favor la lista de componentes pa este amplificador de 20 w



[Cacho]

men me pueden dar por favor la lista de componentes pa este amplificador de 20 w

Es simple: Te sentás, lápiz y papel en mano y te ponés a anotar componente por componente.

Nadie tiene ganas de trabajar ni por ni para vos. Trabajar junto con vos es otra cosa.
Y te recomiendo tener muy presente que el 90% del trabajo se espera que lo hagas vos mismo, el otro 10% podés hacerlo junto con el resto del foro.

Saludos y bienvenido al foro.



[jorge morales]

por aqui les dejo un diagrama 2.1 con tda2003, espero que les agrade, esta muy completo



[DOSMETROS]

por cierto, vuelvo y pregunto:
debo aislar o conectar el tda2003 al disipador?

Si conectás la aleta al disipador es probable que zumbe , si no lo hace dejalo asi .

Si zumba le ponés mica , grasa siliconada y virola plástica y luego conectas el disipador a masa , aunque te suene loco eso suele solucionar el tema de UMMMMM .

Saludos !



[asrelial]

OK muchas gracias DOSMETROS, por cieto!

Es simple: Te sentás, lápiz y papel en mano y te ponés a anotar componente por componente.

Nadie tiene ganas de trabajar ni por ni para vos. Trabajar junto con vos es otra cosa.
Y te recomiendo tener muy presente que el 90% del trabajo se espera que lo hagas vos mismo, el otro 10% podés hacerlo junto con el resto del foro.

Saludos y bienvenido al foro.

Excelente bienvenida
jajajajaj



[zxeth]

Como dice el titulo, hoy estaba probando mis 3 tda2003 con 6 parlantes de 8ohms haciendo que en total me den 3 pares de 4ohms. Bueno al principio todo bien, pero en una parte desconecte los parlantes y note algo muuuuuuuuuuuuuuuuuuuuuuuuuuy raro. Puse el volumen del mp7 a todo lo que da y se escuchaba la musica muy levemente sin parlantes.

Alguien sabe porque puede ser?. Yo pienso que debe ser algun capacitor o algo, como ya saben la mayoria, los parlantes piezoelectricos son "como un tipo de capacitor", aunque en realidad tendrian que ser una placa que por induccion de voltaje cambie su forma estirandose y asi producir un sonido. Veo si con algo puedo grabar el sonido que producen y subirlo ya que es muy debil el ruido



[Tavo]

JAJAJA


Lo mismo me pasó a mi hace un tiempo, pero con un amplificador de 120W rms con cuatro 2N3055. Me volví loco, no lo podía creer!!!

Y si, los transistores emiten música. Ponía el amplificador "al palo", a todo lo que da, y se escuchaban claramente los agudos, las voces principalmente. Es un fenómeno increíble.

Viste este post alguna vez?
https://www.forosdeelectronica.com/f32/lampara-emite-sonido-30528/

Me pasó a mi hace tiempo..

Saludos.
