Reparando una fuente de PC AT ATX.

[_porotoxd_]

.


KA7500B = TL494 pero de fabrica coreana !!!!




Salu2.-

P.D.: No lo tomes a mal, pero desconoces muchas cosas de las fuentes de PC.-

Ah, ésa si no la sabía, se agradece.
No lo tomo mal ya qué es verdad, tengo poca idea de todo, ando empezando con esto de las fuentes y PWM.



[Daniel Lopes]

Ah, ésa si no la sabía, se agradece.
No lo tomo mal ya qué es verdad, tengo poca idea de todo, ando empezando con esto de las fuentes y PWM.

! Si acaso tomase mas tienpo leendo detenidamente todos los posts ya saberias que lo reenplazo directo del CI PWM matricula KA7500B es lo CI arquiconocido TL494 , incluso jo ya habia te dado esa dica e mi aporte #1970 !
Otra dica : toda fuente conmutada hecha para andar en PC ( computadoras personales) hacen su regulación de tensión por la rama de +5Volts , todas las otras tensiones disponible NO son reguladas y si un "gancho" o una "carona" de la regulación de los +5Voltios.
NO se donde si queda tal potenciometro de ayuste de tensión de dichosa fuente , deberias aclarar mejor como essa conección fue hecha con fotos o con debujos hechos a mano mismo de la parte del circuito electrico.
Si cargar la rama de + 5Voltios con una curriente constante de 1A podras notar una mejora considerable de la regulación de tensión de la rama de +12Voltios.
!Saludos!



[Hammer Facer]

! Si acaso tomase mas tienpo leendo detenidamente todos los posts ya saberias que lo reenplazo directo del CI PWM matricula KA7500B es lo CI arquiconocido TL494 , incluso jo ya habia te dado esa dica e mi aporte #1970 !
Otra dica : toda fuente conmutada hecha para andar en PC ( computadoras personales) hacen su regulación de tensión por la rama de +5Volts , todas las otras tensiones disponible NO son reguladas y si un "gancho" o una "carona" de la regulación de los +5Voltios.

No todas. Las fuentes genéricas chinas que funcionan con el TL494/KA7500 suelen tomar una muestra del voltaje de los +12V, y los +5V, en un circuito con divisores resistivos , y lo comparan con otro divisor resistivo conectado a los 5V de referencia que entrega el propio integrado, en algo parecido a esto



[Daniel Lopes]

No todas. Las fuentes genéricas chinas que funcionan con el TL494/KA7500 suelen tomar una muestra del voltaje de los +12V, y los +5V, en un circuito con divisores resistivos , y lo comparan con otro divisor resistivo conectado a los 5V de referencia que entrega el propio integrado, en algo parecido a esto

Esa conección si debe NO para regular la rama de +12 Voltios y si para que la fuente ande bien desde que todas las tensiones fornidas si queden correctas ( +12V , -12V y 3,3V ).
La regulación es hecha por la rama de +5Voltios , todas las otras tensiones fornidas NO son reguladas y si un "espejo" de la rama de +5Voltios.
Esperimente cargar la rama de +5Voltios con 1 Amperios por ejenplo y notaras muy claramente una mejora en la regulación de todas las otras tensiones fornidas !
!Saludos!



[mcrven]

Otra dica : toda fuente conmutada hecha para andar en PC ( computadoras personales) hacen su regulación de tensión por la rama de +5Volts , todas las otras tensiones disponible NO son reguladas y si un "gancho" o una "carona" de la regulación de los +5Voltios.

Amigo, Don Daniel... Ya para los últimos diseños de PSU para PCs y con la aparición de la lógica de 3,3V, la muestra para el feedback de regulación se toma desde este nivel.

Si cargar la rama de + 5Voltios con una curriente constante de 1A podras notar una mejora considerable de la regulación de tensión de la rama de +12Voltios.
!Saludos!

Con esto perfectamente de acuerdo Don Daniel...



[Daniel Lopes]

Amigo, Don Daniel... Ya para los últimos diseños de PSU para PCs y con la aparición de la lógica de 3,3V, la muestra para el feedback de regulación se toma desde este nivel.



Con esto perfectamente de acuerdo Don Daniel...

Ok , hasta puede ser , pero haora estamos hablando de las "viejas" fuentes ATX , y esas jo conosco bien su funcionamento ya mas de 25 años lidiando con esas !



[mcrven]

No todas. Las fuentes genéricas chinas que funcionan con el TL494/KA7500 suelen tomar una muestra del voltaje de los +12V, y los +5V, en un circuito con divisores resistivos , y lo comparan con otro divisor resistivo conectado a los 5V de referencia que entrega el propio integrado, en algo parecido a esto

Amigo Hammer Facer, esa red resistiva que menciona, no es el feedback de regulación, sino la lectura de la sumatoria de todas las tensiones presentes en la fuente, lo cual se transforma en la señal de comprobación PWR_GOOD.



[Daniel Lopes]

Amigo Hammer Facer, esa red resistiva que menciona, no es el feedback de regulación, sino la lectura de la sumatoria de todas las tensiones presentes en la fuente, lo cual se transforma en la señal de comprobación PWR_GOOD.

Eso , eso ,eso ,eso , como ya descia lo saudoso "Chavo del Ocho" !



[mcrven]

Ok , hasta puede ser , pero haora estamos hablando de las "viejas" fuentes ATX , y esas jo conosco bien su funcionamento ya mas de 25 años lidiando con esas !

Eso es correcto, Don Daniel...



[Hammer Facer]

Amigo Hammer Facer, esa red resistiva que menciona, no es el feedback de regulación, sino la lectura de la sumatoria de todas las tensiones presentes en la fuente, lo cual se transforma en la señal de comprobación PWR_GOOD.

Es el feedback
Algunas llevan un trimmer para poder ajustarle un poco el voltaje



[Daniel Lopes]

Es el feedback
Algunas llevan un trimmer para poder ajustarle un poco el voltaje

Ok , ? entonses si jo desligar propositalmente lo "resistor de sense" de tensión de la rama de +5Voltios esa fuente aun anda perfectamente ??
?Los dibujos arriba, acaso eses fueran sacados de fuentes ATX de PC comerciales ??



[Hammer Facer]

Ok , ? entonses si jo desligar propositalmente lo "resistor de sense" de tensión de la rama de +5Voltios esa fuente aun anda perfectamente ??
?Los dibujos arriba, acaso eses fueran sacados de fuentes de PC comerciales ??

Para sacar la resistencia de 5V, habría que reemplazar la de sensado de 12V por otro valor para que sigan habiendo 12V y 5V. Al final, la regulación de los voltajes, se complementa con el toroide grande que hay a la salida.

Y sí, los esquemas son de fuentes que tengo



[Daniel Lopes]

Para sacar la resistencia de 5V, habría que reemplazar la de sensado de 12V por otro valor para que sigan habiendo 12V y 5V. Al final, la regulación de los voltajes, se complementa con el toroide grande que hay a la salida.

Y sí, los esquemas son de fuentes que tengo

!Lo Toroide es quien "regula" todas las otras tensiones generadas ( aparte del 3,3V ) porque los devanados correspondentes a las otras tensiones ( +12V y -12V) si quedan intimamente acoplados en el mismo canpo magnectico !

Para sacar la resistencia de 5V, habría que reemplazar la de sensado de 12V por otro valor para que sigan habiendo 12V y 5V. Al final, la regulación de los voltajes, se complementa con el toroide grande que hay a la salida.

Y sí, los esquemas son de fuentes que tengo

!Entonses que suba todo lo esquema electrico y NO solamente parte del , a proposicto , ? son dibujos de fuentes comerciales o fuentes diseñadas por ustedes mismo ?



[Hammer Facer]

!Lo Toroide es quien "regula" todas las otras tensiones generadas ( aparte del 3,3V ) porque los devanados correspondentes a las otras tensiones ( +12V y -12V) si quedan intimamente acoplados en el mismo canpo magnectico !

!Entonses que suba todo lo esquema electrico y NO solamente parte del , a proposicto , ? son dibujos de fuentes comerciales o fuentes diseñadas por ustedes mismo ?

Son fuentes comerciales. Voy a tratar de subir los esquemas completos
Puede que hayan algunos errores en los esquemas y aparte no están totalmente completos. Los circuitos los levanté yo mismo para analizar fuentes.

Ah, y están al revés, con la zona de alto voltaje al lado derecho, porque tomé las fotos que me sirvieron para levantarlos, de esa manera, y para no enredarme... los dejé así al final.



[_porotoxd_]

! Si acaso tomase mas tienpo leendo detenidamente todos los posts ya saberias que lo reenplazo directo del CI PWM matricula KA7500B es lo CI arquiconocido TL494 , incluso jo ya habia te dado esa dica e mi aporte #1970 !
Otra dica : toda fuente conmutada hecha para andar en PC ( computadoras personales) hacen su regulación de tensión por la rama de +5Volts , todas las otras tensiones disponible NO son reguladas y si un "gancho" o una "carona" de la regulación de los +5Voltios.
NO se donde si queda tal potenciometro de ayuste de tensión de dichosa fuente , deberias aclarar mejor como essa conección fue hecha con fotos o con debujos hechos a mano mismo de la parte del circuito electrico.
Si cargar la rama de + 5Voltios con una curriente constante de 1A podras notar una mejora considerable de la regulación de tensión de la rama de +12Voltios.
!Saludos!

El potenciómetro qué le puse está conectado entre el pin 1 de el KA7500B y tierra (entre el potenciómetro y tierra hay una resistencia de 470 Ohms).



[Daniel Lopes]

El potenciómetro qué le puse está conectado entre el pin 1 de el KA7500B y tierra (entre el potenciómetro y tierra hay una resistencia de 470 Ohms).

Esa información es muy poco para puder saper lo que realmente si pasa ,tendrias de subir un dibujo desa parte del circuito como es conectado .

Son fuentes comerciales. Voy a tratar de subir los esquemas completos
Puede que hayan algunos errores en los esquemas y aparte no están totalmente completos. Los circuitos los levanté yo mismo para analizar fuentes.

Ah, y están al revés, con la zona de alto voltaje al lado derecho, porque tomé las fotos que me sirvieron para levantarlos, de esa manera, y para no enredarme... los dejé así al final.

Esas fuentes en particular que aportaste aca tienen un diseño un tanto raro , por ejenplo NO enpleyan lo segundo AmpOp del TL494 ( pinos 15 y 16 ) para hacer lo control de protección , armaron circuitos discretos con transistores , diodos , resistores y capacitores para hacer ese servicio.
No sacan la información de curreinte consumida por lo "lado caliente" de la toma central del transformador Driver como de constubre en ese tipo de diseño , quizaz hay un TC ( transformdor de curriente ) pero ese aun no logre identificar en lo diagrama fornido.
Revise lo diagrama esquemactico de la fuente PC 03 , lo capacitor "C24" en série con lo resistor "R58" si quedan en corto circuito , donde lo correcto serias esa série conectada entre los dos Andodos del double diodo "D13"
!Saludos!



[Hammer Facer]

Esa información es muy poco para puder saper lo que realmente si pasa ,tendrias de subir un dibujo desa parte del circuito como es conectado .

Esas fuentes en particular que aportaste aca tienen un diseño un tanto raro , por ejenplo NO enpleyan lo segundo AmpOp del TL494 ( pinos 15 y 16 ) para hacer lo control de protección , armaron circuitos discretos con transistores , diodos , resistores y capacitores para hacer ese servicio.
No sacan la información de curreinte consumida por lo "lado caliente" de la toma central del transformador Driver como de constubre en ese tipo de diseño , quizaz hay un TC ( transformdor de curriente ) pero ese aun no logre identificar en lo diagrama fornido.
Revise lo diagrama esquemactico de la fuente PC 03 , lo capacitor "C24" en série con lo resistor "R58" si quedan en corto circuito , donde lo correcto serias esa série conectada entre los dos Andodos del double diodo "D13"
!Saludos!

Sí, la fuente 3 tiene un error de diseño. En las imágenes marqué con un "círculo" dónde están el capacitor con la resistencia cortocircuitados entre sí. Esa misma fuente utiliza un sensor en el transformador driver, para sensar la corriente, y que debe ser el transformador de corriente.

(los números de los componentes del esquemático no se corresponden con el número que tienen en los circuitos reales, ya que es el número que les fue asignando Proteus, y hasta el momento no lo he corregido)



[Daniel Lopes]

En ese enlaçe aca : AT and ATX PC computer supplies schematics hay decenas de diagramas esquemacticos desas fuentes conmutadas para uso en PC .
!Muy util para reparaciones y estudios !
!Saludos!



[mcrven]

En ese enlaçe aca : AT and ATX PC computer supplies schematics hay decenas de diagramas esquemacticos desas fuentes conmutadas para uso en PC .
!Muy util para reparaciones y estudios !
!Saludos!

Iba camino de señalarle el mismo enlace y justo me di cuenta que ya lo habías señalado, Don Daniel.



[_porotoxd_]

Esa información es muy poco para puder saper lo que realmente si pasa ,tendrias de subir un dibujo desa parte del circuito como es conectado .

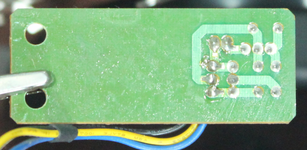

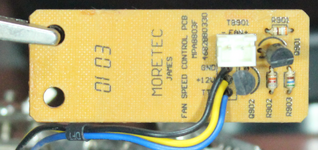

Intentaba decir ésto.
