Correcto, por probar nada se pierde, pero insisto, en que los actuales tranceptores comerciales, llevan poquísimas vueltas (tal vez 40/50 vueltas sobre la ferrita), eso sí el grosor del hilo tiene mas sección.
Sobre los valores, poco te puedo decir, son los valores que me ha dado el Unit-T 612, para medir capacitancias, está claro que la suma no llega a esos 560pf, (serían 150+220+14= 384+/-pf), y el valor de la bobina pues los 303uH, ahora subo imagenes.
De hecho los valores de los capacitores son reales (con la salvedad de las tolerancias), son lo que marca, en el cartón, al que estan adheridos (son nuevos), donde si puede haber mas error seria en el variable (por decir algo).
Referente al tema de los cables en el bobinado, la verdad no se muy bien (lado frio o caliente
), sobre estos temas poco he estudiado, y lo que voy sacando a base de leer.Sobre el tema de la protoboar, no dispongo de las PCB "multiagujereadas", que igual venía mejor que la "proto..", y no se me ocurre en que otro lugar hacer las pruebas.
Tambien sobre el tema de los capacitores en paralelo, como veras en la imagen, hay tres, los dos cerámicos y el variable.
Miraré, aqué hacen referencia esas "nomenglaturas", NPO,N75 o P150, conozco los de toda la vida, cerámicos, de poliester, mica, tantalo o electroliticos, la verdad que con esas referencias no los habia oido.
Sobre las etapas de FI, ni he hecho ni he trabajado nunca sobre el tema que nos está tratando, me he ido informando un poco sobre la marcha de la manera que tiene de mezclar el oscilador local con la frecuencia intermedia...etc..etc.., así que me "harto" de mirar esquemas, que me clarifiquen ideas.

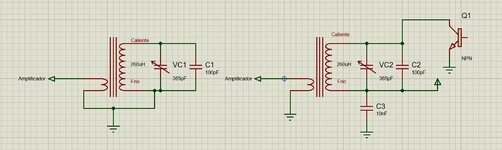

sobre el esquema anterior, efectivamente (traducido del ingles) = (En la figura 3.4 se puede encontrar un esquema de este circuito de resonancia y adaptación.).
Por lo demás muchas gracias por vuestra estimable ayuda.
Tampoco tengo prisa, simplemente es un proyecyo personal.
