Fuente con lm317 en paralelo.

[Don Plaquetin]

¿¿¿una pregunta es posible que un LM pueda retener una tension de 48V siendo que entrega 2V en la salida es posible que pueda retener eso sumado que la corriente de salida es de 5A???



[nasaserna]

Yo tuve que hacer una fuente con esas características hace algun tiempo. le entraban 52v y tenía que entregar entre 1.5v a 35v con 5A, fue muy simple, un lm317 conectado común y corriente como regulador variable (eso si, con una resistencia 400 a 2w limitando su voltaje de entrada) y con su salida alimentaba la base de un transistor de potencia. (un 2n3055 sufriendo o mejor dos en paralelo con de a una resistencia de compensción para cada uno .22 a 10w).
buscaré el planito que use.

nota ten en cuenta que la máxima diferencia entre la entrada y la salida del lm317 es de 40v.



[elaficionado]

Hola.

El circuito que muestras está bien, la máxma corriente es la que puede soportar el LM317. Acerca del voltaje máximo de saliida es de 9V si el voltaje de entrada es de 12V.

Si piensas obtener 17A vas a tener que usar transistores reforzadores de corriente. Esto hará que el voltaje máximo de salida sea menor a 9V (8V o menos).

Chao.
elaficionado.



[hijodelfari]

Gracias elaficionado por tu respuesta.

No suelo trabajar con electrónica de potencia, más bien con microcontroladores por lo que mis circuitos no suelen demandar más de 200-300 mA como muy mucho. La cuestión era por si alguna vez necesitaba un poco más corriente, y podía obtener los 1.5 A que soporta el LM317.

Un saludo.



[mcrven]

Hola Buenas.

... ¿estará la salida de mi LM317 limitada a estos 0.3 A, o por el contrario podré obtener mayor intensidad ya que la tensión de entrada ofrece hasta 17 A?

Un saludo.

La tensión de referencia nada tiene que ver con la corriente de salida, la corriente drenada por ese circuito es de apenas unos microamperios.

Saludos:

¿¿¿una pregunta es posible que un LM pueda retener una tension de 48V siendo que entrega 2V en la salida es posible que pueda retener eso sumado que la corriente de salida es de 5A???

Ni hablar gato... 48V - 2V = 46V @ 5A = 230W perdidos. Recuerda que la corriente es la misma a través de todo el circuito.



[Don Plaquetin]

Ni hablar gato... 48V - 2V = 46V @ 5A = 230W perdidos. Recuerda que la corriente es la misma a través de todo el circuito.

gracias por la respuesta mcrven, me imaginaba algo asi



[hijodelfari]

Gracias mcrven por tu respuesta y por tu esquema.

Un saludo.

Gracias mcrven por tu respuesta y por tu esquema.

Un saludo.



[elchavogt]

Hola soy nuevo en el foro, tengo varias dudas una de ellas es que mi primer proyecto de Electrónica para entregar es una fuente bipolar.
Para mi caso la fuente es de 1.25V a 12V y -1.25 a -12V y 5V fijos y para todas las salidas 3A. Pues bien he logrado que funcione sin problemas.
Pero uno de los requisitos para la entrega es que cada una de las salidas tenga su propio circuito protector para cortocircuitos.

Alguien podria ayudarme ya que soy principiante y ni idea de como poder hacerlo =S.

Todas las salidas fueron hechas con LM317T (las positivas) y LM337T (Las negativas).

Gracias Saludos!



[elaficionado]

Hola.

Mira aquí: https://www.forosdeelectronica.com/f21/fuente-regulable-1-2v-30v-5a-7a-maximo-16194/

Chao.
elaficionado.



[Fogonazo]

Hola soy nuevo en el foro, tengo varias dudas una de ellas es que mi primer proyecto de Electrónica para entregar es una fuente bipolar.
Para mi caso la fuente es de 1.25V a 12V y -1.25 a -12V y 5V fijos y para todas las salidas 3A. Pues bien he logrado que funcione sin problemas.
Pero uno de los requisitos para la entrega es que cada una de las salidas tenga su propio circuito protector para cortocircuitos.

Alguien podria ayudarme ya que soy principiante y ni idea de como poder hacerlo =S.

Todas las salidas fueron hechas con LM317T (las positivas) y LM337T (Las negativas).

Gracias Saludos!

Si estas empleando reguladores integrados (LM317, LM337, LM7805, Etc) estos ya poseen protección contra corto-circuitos.



[elchavogt]

Gracias lo voy a probar



[marcotronic]

Arme el circuito y anda bien, Aunque lo puse con un amplificador de audio de 22w por canal y el puente de diodos calentó un poco, y eso que es de unos 10A, eso por un lado.
Por otro lado, al estar armando la fuente para mi laboratorio me surgieron un par de preguntas, haber si me ayudan con eso:
1ª: será que se puede aplicar el mismo principio a los lm78XX, si me entienden verdad?? Poner algunos en paralelo para ganar más corriente. Pregunto esto porque tengo algunos transformadores que se estaban desechando y a modo de recicle los conserve, pero tienen una tensión de 30V y quiero ponerles a un amplificador que requiere 12V y necesita algunos amperes.
2º: entre los trafos que tengo hay uno que tiene dos entradas totalmente separadas, me marcan 34 y 36 ohms, tengo otro que rebobine yo mismo, y este tiene 5 ohms, por lo que enchufe las dos "entradas" y no se quemo el trafo, ahora, no me arriesgo a probarlo sin antes saber algunas opiniones o apuestas, quiero juntar las dos entradas (extremos con extremos) y ponerlo a la red eléctrica, pienso que así ganaría mas amperaje, o no se, que opinan, que creen que pasaría?? a si!! la salida es simétrica extremos 42V y lógicamente con punto medio es de 24 V, otro dato, acá la red es 220V
saludos a todos y mil disculpas por mi idiotez



[ALE777]

Hola amigos, ayer fui a comprar los LM317, compre los Lm317K (TO3), en GM electronica (www.gmelectronica.com.ar), cada uno me salio $41 (unos 6 dolares). Ademas, compre las resistencias de potencia que se sugiere usar en este hilo, compre de 0.33Ω 5W cada una (no se si esta bien, vi que sugerian de 0.22Ω y de 0.47Ω)...

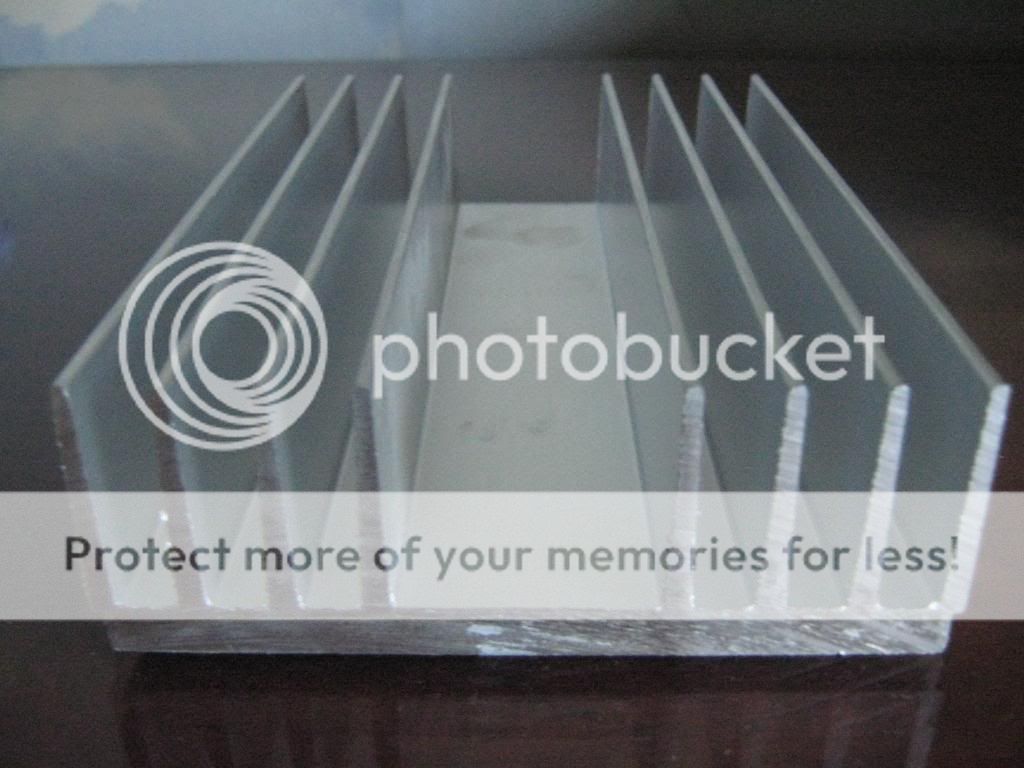

Ademas compre un disipador de 10 x 15 x 4 cm, donde pienso poner los 3 LM317...

Quiero hacer la verficacion de la disipacion del calor, segun vi, lo primero es calcular la potencia a disipar...el trafo que voy a usar entrega 24V 100VA...al recticar la corriente, sube (en teoria) a 34V...a la salida, voy a tener una tension maxima de 24V...
Si tomo 34 - 24V me da una diferencia en cada regulador de 10V, y para unos 4A, cada regulador conducira unos 4/3 = 1,3A...tomo un valor exagerado, 1,5A, por lo tanto, la potencia me dara:
10V x 1,5A = 15W...

Este calculo, ESTA BIEN?
Obvio que despues debo considerar que los LM317 estan todos en un mismo disipador, tomar la disipacion en paralelo, y etc etc...
Les dejo este link donde se explica muy bien el calculo de disipadores, con enlaces a empresas fabricantes de disipadores:

http://www.lcardaba.com/articles/heatsinks/heatsinks.htm

Solo deseo saber si mi razonamiento en cuanto a la potencia, para iniciar el calculo esta bien...escucho sugerencias...GRACIAS!!!
Subire fotos cuando la haya terminado!!!



[Fogonazo]

.......Les dejo este link donde se explica muy bien el calculo de disipadores, con enlaces a empresas fabricantes de disipadores:

http://www.lcardaba.com/articles/heatsinks/heatsinks.htm

Solo deseo saber si mi razonamiento en cuanto a la potencia, para iniciar el calculo esta bien...escucho sugerencias...GRACIAS!!!
Subire fotos cuando la haya terminado!!!

Por aquí también tienes como se calcula:

https://www.forosdeelectronica.com/f31/calculo-basico-disipadores-amplificadores-ab-19480/



[pablovenezuela]

Buenas noches muy interesante todos los comentarios e ideas, este foro es de gran ayuda para los que trabajamos o aprendemos de electronica a diario, tengo una inquietud, se que los LM317T vienen con proteccion de cortocircuito, pero quisiera saber si hay una forma de que me indique con un led, o que se quede desactivada al momento de haber un corto hasta darle un pulso o pase un tiempo? encontre un circuito que adjuntare. pero no se si se pueda modificar o unir los dos ya que quiero una fuente variablede 0 a 30V con 3A, por lo que vi en el circuito la conexion se hace despues del puente, y con los transistores y el pulsador de arranque se produce el paso para el LM317 pero aqui en vez de colocar uno tendria que colocar 2 en paralelo?? es decir a partir de ahi colocar los circuitos planteados en este hilo? De antemano agradezco su ayuda



[Deltaeco]

Hola compañeros, he realizado el circuito que indica en este primer post , todo idéntico en la protoboard y me ocurre un problema, el pote cuando llega a la mitad , de la mitad al otro lado es cuando empieza a regular y la otra mitad del pote no hace nada, llega a su máximo voltaje y nada, el pote es lineal y es nuevo, lo que comprobado con un tester y va muy bien , tambien he cambiado a varios lm317t y nada, me da el mismo problema. el regulador se esta comprobando en una fuente de 24v fija.

realmente hasta e cambiado las cosas de la protoboard por si las moscas esta algo mal en los dientes donde la sujeta pero no , esta totalmente correcto todo...

si a alguien le ha pasado lo mismo y ha encontrado solucion se lo agradeceria que la compartiera con nosotros.

muchas gracias compañeros.



[zopilote]

Eso que mencionas solo es sintoma que el potenciometro tiene mucho valor, lo unico que tienes que hacer es dejarlo cuando da la maximo voltaje, desenchufas todo y mides el max ohm com el muntimetro, luego trata de colocar un potenciometro que mas se acerque a dicha lectura.



[Fogonazo]

Hola compañeros, he realizado el circuito que indica en este primer post , todo idéntico en la protoboard y me ocurre un problema, el pote cuando llega a la mitad , de la mitad al otro lado es cuando empieza a regular . . .

Verifica que el potenciómetro sea "Lineal" y como te comentaron del valor correcto



[Deltaeco]

hola chicos , gracias por las respuestas. yo puse un pote de 5k y le pasaba lo mismo ,realizare lo de medirlo. Por cierto midiendo con el tester como se identifica cuando es linear o logaritmico.?

Saludos



[Fogonazo]

hola chicos , gracias por las respuestas. yo puse un pote de 5k y le pasaba lo mismo ,realizare lo de medirlo. Por cierto midiendo con el tester como se identifica cuando es linear o logaritmico.?

Saludos

El potenciómetro lineal ubicado en la mitad de su recorrido (Angular) mide muy aproximadamente la misma resistencia entre el centro y los extremos.

El potenciómetro logarítmico ubicado en la mitad de su recorrido (Angular) mide muy aproximadamente 1/4 de la resistencia total entre el centro y un extremo y 3/4 al extremo contrario.
