Problemas de simulación con Proteus

[sergiopabe14]

Buenas noches, la verdad he estado buscando ayuda por todas partes porque mi proyecto final de materia es realizar un altavoz funcional en proteus. Otro integrante de mi grupo ya me pasó lo que según eso es el archivo final pero al ejecutarlo salen una serie de problemas. Quería saber si alguien me puede ayudar en cómo solucionar estos problemas y si en lo posible me puede ayudar a corregirlos ya que no sé manejar muy bien el software
Adjunto archivo del proyecto



[ricbevi]

Hola...La extensión de la serie de Proteus 8x es ".pdsprj" y no es la extensión del archivo que adjuntaste dentro del archivo comprimido por lo que nada se puede aportar sobre el problema que te aqueja.

Saludos.



[sergiopabe14]

Si, que pena apenas me doy cuenta que subí el archivo incorrecto. Muchas gracias por habérmelo mencionado.

Adjunto el archivo correcto



[ricbevi]

No se de donde lo sacaste ese esquema pero al menos yo veo incoherencias a la hora de la alimentación(no se encuentra bien definida en ningún lado VCC+=VCC-=DC=12V), valores de materiales, pines en el "aire", conexiones que deben ir a GND y no van a ningún lado, etc y el simulador no hace magia, si no tiene el IC en la librería se debe fabricar el modelo para que la simulación funcione, no vasta con poner cualquier cosa y cambiar el nombre del componente.

Por cierto, también olvidaste adjuntaste el archivo que pretendías amplificar/mezclar en las entradas y que saliera por el amplificador( C:\Users\Toshiba\Downloads\y2mate.com - Rosas La Oreja De Van Gogh letra.wav)

Te sugiero que busques que hay muchos cursos para aprender a usar Proteus, inclusive en video.

Saludos.



[cbaez01]

Buenas a todos. Al simular el circuito que anexo en proteus (Un led conectado a una fuente por medio de un resistencia y un mosfet irfp064n) el led siempre se queda encendido, aun colocando la gate (G) del mosfet a GND, lo esperado era que si la G está a más de 0.8V encienda y de lo contrario se apague, que es el funcionamiento real para este mosfet. Simule en liveware y funciona tal como lo esperado. ¿Qué puede estar pasando? Agradezco su orientación.



[D@rkbytes]

Cambia la propiedad del LED de digital a análogo.



[Eduardo]

Al simular el circuito que anexo en proteus (Un led conectado a una fuente por medio de un resistencia y un mosfet irfp064n) el led siempre se queda encendido, aun colocando la gate (G) del mosfet a GND, lo esperado era que si la G está a más de 0.8V encienda y de lo contrario se apague, que es el funcionamiento real para este mosfet. Simule en liveware y funciona tal como lo esperado. ¿Qué puede estar pasando?

En un mosfet "apagado" aún pasa una pequeña corriente (Idss). En el que usaste (IRFP064), el modelo de Proteus le da 5.5uA.

Eso no es suficiente para encender un led, pero Proteus usa en algunos componentes dos modelos: Analógico (lento) y Digital (rápido) cuyo objetivo es acelerar la simulación pues el volumen de cálculos se reduce drásticamente.
En un led "Digital" solamente se fija que la tensión supere un umbral para encenderlo, pero no calcula la corriente, que de hecho la mantiene en 0.

Vos dejaste la propiedad del led en digital y por lo tanto, debido a la Idss del mosfet la tensión en el led supera el umbral y lo enciende. Cosa que podés verificar metiendo un voltímetro.

Y como te dijo Darkbytes, la solución es usar el modelo correcto (Analógico)



[fnodcas]

Adjunto una captura de pantalla de un optoacoplador con dos transistores.
Quería saber si los 173 mV que aparecen es fruto de un error mío o de la simulación ?
Gracias,



[Eduardo]

...
Quería saber si los 173mv que aparecen es fruto de un error mío o de la simulación

En el 99% que se culpa al simulador la culpa es de uno.

Tu error es creer que los elementos son ideales.

- En un transistor con la base al aire (Ib=0) circula una pequeña corriente entre colector y emisor. Debe usarse una resistencia entre base-emisor para forzar VBE=0

- En el 4N35 no conviene ponerla a menos que estés sobrado con la corriente en el led.

- Proteus le da al switch un valor de resistencia por defecto cuando está abierto (Roff=100M) . Esta es la que mas contribuye a los 175mV que medís.



[fnodcas]

En el 99% que se culpa al simulador la culpa es de uno.

Tu error es creer que los elementos son ideales.

- En un transistor con la base al aire (Ib=0) circula una pequeña corriente entre colector y emisor. Debe usarse una resistencia entre base-emisor para forzar VBE=0

- En el 4N35 no conviene ponerla a menos que estés sobrado con la corriente en el led.

- Proteus le da al switch un valor de resistencia por defecto cuando está abierto (Roff=100M) . Esta es la que mas contribuye a los 175mV que medís.

Aquí adjunto lo que entiendo explica Eduardo y como se ve funciona perfectamente al unir BE de cada transistor con una rsistencia de 560K.



[Melvin Garcia]

Al insertar un pick nuevo como lo es C1815Y me dice que los siguiente:
Pin 'B' does not exist in child module. [Q2]
Pin 'C' does not exist in child module. [Q2]
Pin 'E' does not exist in child module. [Q2]



[Gudino Roberto duberlin]

Hola, puede que el componente insertado no contiene los parámetros para funcionar/simular. Prueba con otro transistor.



[ricbevi]

Algo debes estar haciendo mal seguramente....o eligiendo un modelo que no tiene su correspondiente "modelo de simulación", etc.

Como no muestras lo que tiene echo es hasta allí la ayuda.

A mi en Proteus 8.10 me funciona según lo esperado.



Saludos.



[Melvin Garcia]

Algo debes estar haciendo mal seguramente....o eligiendo un modelo que no tiene su correspondiente "modelo de simulación", etc.

Como no muestras lo que tiene echo es hasta allí la ayuda.

A mi en Proteus 8.10 me funciona según lo esperado.

Ver el archivo adjunto 273886

Saludos.

Podrías enviármelo para ver si es mi proteus el que me esta fallando o es otra cosa.



[DJ T3]

Di la version de proteus, ya que no todos son compatibles entre si, y es sabido de algunas versiones con bug



[Melvin Garcia]

Di la version de proteus, ya que no todos son compatibles entre si, y es sabido de algunas versiones con bug

Como puedo hacer un transistor 2SC1815 pero que tambien pueda simularlo



[ricbevi]

Podrías enviármelo para ver si es mi proteus el que me esta fallando o es otra cosa.

Es al revés, deberías subir tu lo que has echo para poder revisar/ver el error(si lo hay) y donde radica este.

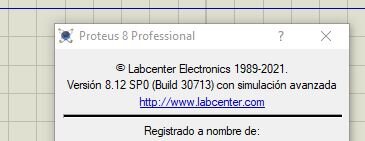

Si subo mi simulación lo mas probable es que no la puedas abrir ya que tengo una versión mas nueva que la tuya(8.12 y tu la 8.9).



Acá un video de como crear un componente simularle en Ares de Proteus.



[Vectormassda]

En el video están los detalles de los valores​

​

Es un convertidor. El problema es que no me marca nada en los medidores
Aqui mi simulación:

Este es el circuito que he recreado del video pero me marca cero en los 3 medidores de la izquierda y los del centro uno me marca una cantidad que no coincide con el del video. Estuve revisando si no tenga algo mal conectado o valores de piezas pero no logro encontrar la falla.



[DJ T3]

Debes colocar la alimentacion a todos los integrados.



[terminator]

Saludos amigos, tal vez le haya sucedido a alguien que un programa en pic c funcione correctamente en el protoboard, pero no quiera simular en Proteus? Lo casi lógico es que funcione en el simulador pero muchas veces no en la realidad. Lo cierto es que el programa en cuestión funciona muy bien en el protobard, pero cuando lo ejecuto en el simulador, todo funciona hasta el seteo de la hora y fecha, pero cuando "culmino" el seteo, todo se vuelve a cero. Como si no se hubiese aceptado el seteo. Gracias.

Debo mencionar que el código no es todo mío, sino adaptado de la web. Gracias.
