Hoytenía ganas de hacer artesanías, así que me puse a tratar de "ensamblar" el gabinete...empezando por lo que será la base, frente y contrafrente, todo en uno, y eso es fácil juntando las tapas como mostré antes.

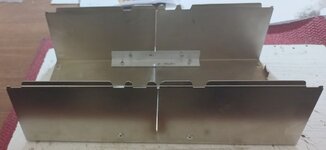

Primero corté a la mitad las L de aluminio y las presenté para ver que tal iban a quedar y donde hacer los agujeros para montarlas y juntar las tapas:
Luego hice los agujeros y las uní con remaches pop. Compré 20 remaches pop de 3.5 x 8mm y el pack me salió (digamos) U$S0,20.
Como se puede ver, queda una pequeñísima luz entre ambas tapas, pero es por que el ajuste entre ambas no es perfecto y no tengo ganas de ponerme a limar, medir, limar, medir y así sucesivamente para alineralas a la perfección. Son chapas que seguramente han estampado y entre base y tapa de cada fuente van perfectas, pero no pasa lo mismo entre ellas. Y tampo es que moleste taaanto siendo gratis como lo es...
Ahora presentamos los PCB, disipadores y trafo a ver que onda y que hay que ajustar en tamaño:
Y ahora resulta obvio que hay que modificar los disipadores para hacerle espacio al trafo y poder rotarlo 90º respecto a la posición presentada ahí. El preamplificador cabe perfecto, lo mismo que los PCBs de los amplificadores, y va a quedar espacio para una fuente con un puente rectificador de 3A y un capacitor de entre 2200uF a 4700uF todos por 50V.
También tengo la idea de usar el conector IEC de rescaté de esas fuentes para conectar el cable de 220V, cosa de no poner un cable que pueda tironearse desde afuera y romper algo...y encontré un portafusible de 20mm para panel...
Veremos que ha quedado de las compras en el museo y rejuntes varios.
Continuará...
)
